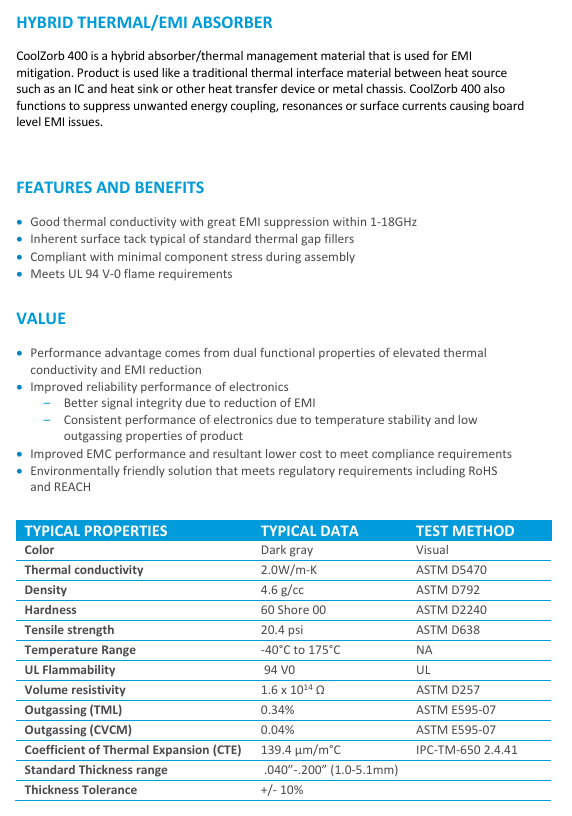

CoolZorb 400 是一种混合吸收/热管理材料,用于缓解电磁干扰和散热。它类似于传统的热间隙填充器,连接热源(如集成电路)与散热器或其他传热装置或金属机壳。CoolZorb 400还能抑制导致板级电磁干扰(EMI)问题的不必要能量耦合、共振或表面电流。
高热导率,电磁干扰抑制效果良好,范围在10-40GHz范围内
标准热间隙填充剂常见的固有表面粘性
符合UL 94 V-0火焰要求
热导率和EMI降低的双重功能特性,提供了一体化的解决方案,简化了设计和组装,并降低了拥有成本
电子设备的可靠性性能提升
由于电磁干扰的降低,信号完整性更好
由于温度稳定性和产品低逸气特性,电子设备性能稳定
提升了EMC性能,从而降低了满足合规要求的成本
符合包括RoHS和REACH在内的环保解决方案
价值:简化设计,降低成本。
效果:它直接取代了传统的“导热垫 + 吸波贴片”的双层结构。这不仅减少了物料清单(BOM)成本,还避免了组装过程中两次贴装的工序,降低了人工成本和出错率。
2. 卓越的热管理能力
价值:防止芯片因过热降频或损坏。
效果:2.0 W/m-K 的导热系数意味着它能像专业的导热界面材料(TIM)一样高效工作。它能迅速将芯片产生的热量传导至散热器或外壳,确保高频芯片在安全温度下运行。
3. 高效的电磁噪声“吞噬者”
价值:保障信号完整性。
效果:在 5G、毫米波雷达等高频应用中,电路板极易产生电磁干扰。CoolZorb™ 400 能将这些杂散的电磁波能量转化为热能耗散掉,防止信号串扰和误码,提升设备的通信质量。
4. 极低的应力保护
价值:保护脆弱的芯片和焊点。

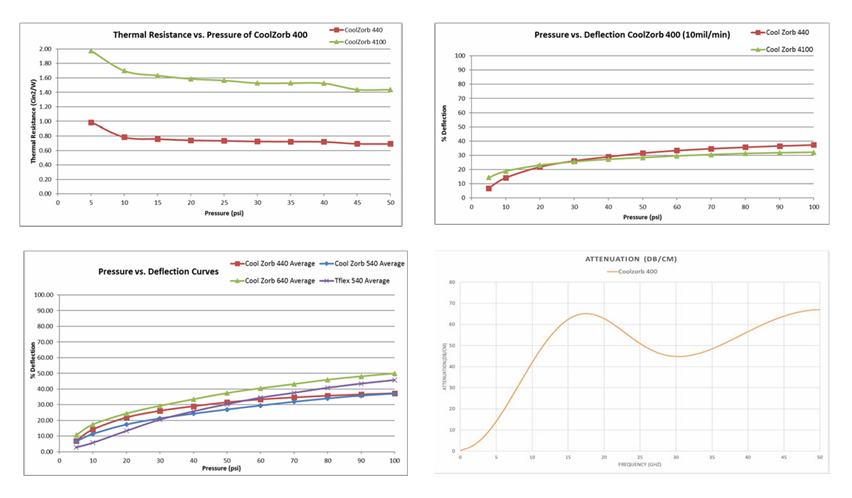

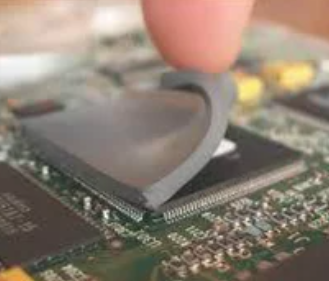

效果:由于其凝胶或超软垫片的特性,CoolZorb™ 400 能够在极低的安装压力下完美填充间隙。这对于保护精密的 RF 芯片、晶振或脆弱的 PCB 焊点至关重要,避免了因压力过大导致的机械损伤。
应用场景:5G 基站射频单元、高速光收发模块(如 25G/100G 光模块)。
具体用途:填充在高速 DSP 芯片或激光器驱动芯片与散热壳之间,同时解决高速信号产生的热量和高频噪声问题,防止信号串扰。
2. 汽车电子与 ADAS
应用场景:车载毫米波雷达、激光雷达(LiDAR)、车载计算平台。
具体用途:用于雷达射频芯片组的散热和吸波,确保在复杂电磁环境下雷达信号的精准度,同时应对汽车级的高温工作环境。
3. 高端消费电子
应用场景:旗舰级智能手机、AR/VR 头显设备、高性能笔记本电脑。
具体用途:用于处理器(AP/SoC)或射频前端模组的顶部,既作为散热通道,又作为电磁屏蔽层,防止干扰天线信号。
4. 医疗与测试设备
应用场景:高精度医疗成像设备、高频测试探头。
具体用途:用于需要极高信噪比的模拟电路区域,消除热噪声和电磁干扰的双重影响。
莱尔德(Laird)CoolZorb™ 400 系列导热吸波材料是一款专为高频、高热流密度应用场景设计的多功能界面材料。
其核心构造和特点如下:
● 核心结构:采用高性能磁性吸波填料与高导热硅胶基体复合而成。这种配方设计使其在吸收电磁波的同时,具备优异的热传导能力。
● 物理形态:通常为柔软的凝胶状或高顺应性垫片。它具有极低的邵氏硬度,能够像“液体”一样流动并填充微小间隙。
● 关键性能指标:
导热系数:2.0 W/m-K。这一数值在吸波材料中属于较高水平,能够有效替代传统的导热垫片。
电磁吸收:具备优异的微波衰减能力,特别是在 ≥5GHz 的高频段,能有效抑制谐振和表面电流引起的 EMI。
低挥发性(Low Outgassing):在高温环境下不易挥发有机物,避免污染精密电子元件,确保长期可靠性。
自粘性:设计使用有机硅凝胶粘合剂,材料本身具有固有粘性,无需额外使用胶水即可固定。
● 环境耐受性:符合 RoHS 和 REACH 规范,工作温度范围宽(-20°C 至 +100°C)。
