叠层片式电感

1. 高可靠性

2. 符合RoHS

3. 工作温度：-40°C至+125°C

4. 汽车级零件可按要求提供。

1.极致的高频信号保真度

价值：在射频电路中实现无损传输和精确匹配。

效果：得益于高 Q 值和高 SRF 特性，IC1206 能够有效减少射频信号在传输过程中的能量损耗。它能够为射频放大器、滤波器等电路提供极其精确的电感值，确保无线信号的发射功率和接收灵敏度达到最佳状态。

2. 卓越的功率处理能力

价值：在射频电路中处理更高的功率。

效果：相比于 0603 和 0805 封装，1206 封装具有更大的体积和更好的散热性能，能够承受更高的电流和功率，适用于对功率要求稍高的射频前端电路。

3.优异的温度稳定性和可靠性

价值：确保设备在不同环境温度下射频性能的一致性。

效果：其铁氧体材料和多层结构对温度变化不敏感，电感值随温度漂移极小。这保证了产品在高温或低温环境下，无线连接（如 Wi-Fi、蓝牙、蜂窝网络）依然稳定可靠，不会出现断连或信号变差的情况。

4. 强大的抗干扰能力

价值：净化射频环境，保障信号纯净。

效果：作为射频扼流圈（RFC）使用时，它能有效阻隔高频噪声，防止噪声干扰敏感的射频信号路径，从而提高整个系统的信噪比。

1.无线通信模块

应用场景：蓝牙模块、Wi-Fi 模组、Zigbee 网关、LoRa 终端。

具体用途：用于 天线匹配网络 (Antenna Matching)，最大化天线辐射效率；用于 LC 滤波电路，滤除带外干扰信号。

2. 移动智能终端

应用场景：智能手机、平板电脑、笔记本电脑。

具体用途：用于 射频功率放大器（PA）的偏置电路，为晶体管提供直流电压同时隔离射频信号；用于 多频段天线的调谐电路。

3. 物联网与可穿戴设备

应用场景：智能手环、资产追踪器、智能家居传感器。

具体用途：用于 微型射频发射电路，在极低的功耗下实现最远的传输距离。

4. 汽车电子系统

应用场景：胎压监测系统（TPMS）、无钥匙进入系统（RKE）、车载 Wi-Fi/蓝牙模块。

具体用途：用于 汽车遥控钥匙的射频发射电路；用于 车载娱乐系统的 FM/AM 收音机天线匹配。

莱尔德（Laird）IC1206 系列射频多层片式电感器是一款专为高频无线通信、阻抗匹配和滤波电路设计的表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用铁氧体磁芯和精密多层绕线/印刷技术，外部封装采用陶瓷或环氧树脂材料。这种结构保证了电感值的高精度和高频下的稳定性。

● 封装规格：SMD 封装，尺寸符合 1206 (3.2mm x 1.6mm) 标准，高度通常在 0.8mm - 1.6mm 左右（视具体型号而定），比 0603 和 0805 封装具有更好的功率处理能力和机械强度。

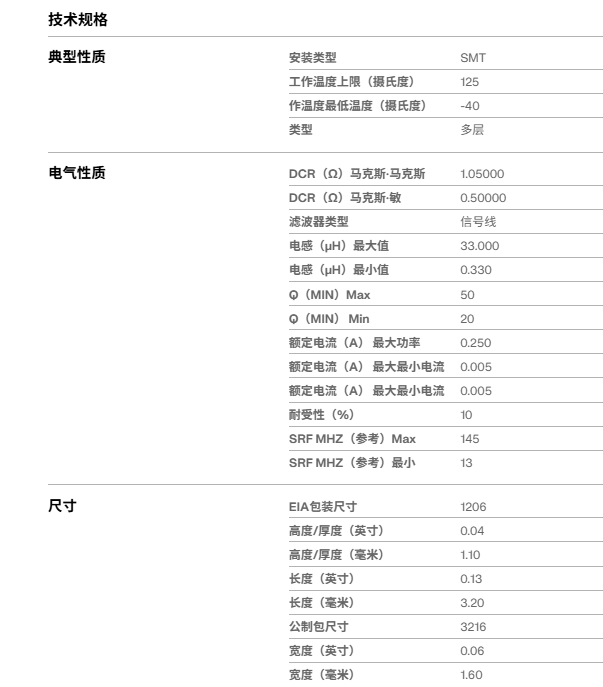

● 电气特性：○ 电感值范围：覆盖 330nH ~ 33000nH (33µH) 等多种感值（如 IC1206A332R-10、IC1206A333R-10），满足从 MHz 到 GHz 频段的设计需求。

○ 高频性能：具有极高的自谐振频率（SRF），例如 330nH 型号 SRF 可达 145MHz，能够在高频下保持良好的电感特性。

○ 高 Q 值：在工作频率范围内具有高 Q 值（品质因数），意味着能量损耗极低，信号传输效率高。

● 环境耐受性：符合 RoHS 规范，工作温度范围宽（-40°C 至 +125°C），具备良好的温度稳定性。
