多层功率电感



1.极致的空间节省与高密度集成

价值：在极小的 PCB 面积内实现电源储能功能。

效果：0603 封装是目前移动设备中极为紧凑的尺寸。CPI0603 使得硬件工程师能够在寸土寸金的电路板上（如智能手机主板、TWS 耳机充电仓）实现高效的电源转换，为其他功能模块腾出宝贵空间。

2. 卓越的电源转换效率

价值：降低能耗，延长电池续航。

效果：得益于其低 DCR 和低损耗磁性材料，CPI0603 在 DC-DC 转换过程中产生的热量极低。这不仅提高了电源的整体效率，减少了能量浪费，还有助于降低设备的温升，从而间接延长了便携式设备的电池使用时间。

3. 优异的可靠性和抗干扰能力

价值：确保设备长期稳定运行，防止信号干扰。

效果：多层结构设计使其成为一个全屏蔽的磁元件，漏磁极低。它能有效防止电感产生的磁场干扰周边的敏感元件（如传感器、射频天线），同时也避免了因跌落或振动导致的性能漂移，提高了整机的良率和使用寿命。

4. 高功率密度的平衡

价值：以小博大，满足微型化设备的供电需求。

效果：在 0603 这种微小尺寸下，CPI0603 依然提供了高达 1.2A 的额定电流能力，解决了“体积越小电流能力越弱”的行业痛点，使得微型设备也能拥有强劲的电力供应。

1.移动通信设备

应用场景：智能手机、功能手机、对讲机。

具体用途：用于 射频功率放大器（PA）的电源滤波；用于 基带处理器的外围 DC-DC 电路。

2. 便携式多媒体设备

应用场景：数码相机（DSC）、便携式导航设备（PND）、MP3/MP4 播放器。

具体用途：用于 LCD 屏幕背光驱动电路；用于 核心芯片的电压转换。

3.计算机及周边

应用场景：笔记本电脑（Notebook）、平板电脑（PC）、USB 电源模块。

具体用途：用于 电源管理单元（PMU）的储能电感；用于 接口电路的电源滤波。

4. 家用电器与工业控制

应用场景：DVD 播放机、机顶盒、小型工业手持终端。

具体用途：用于 板载电源模块，为微控制器（MCU）提供稳定电压。

莱尔德（Laird）CPI0603 系列多层片式功率电感器是一款专为微型化 DC-DC 转换器和电源模块设计的表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用多层铁氧体片式结构，利用低损耗磁性材料构建内部线圈。这种整体结构设计消除了传统绕线电感可能出现的气隙问题，提供了极高的机械强度和磁屏蔽性能。

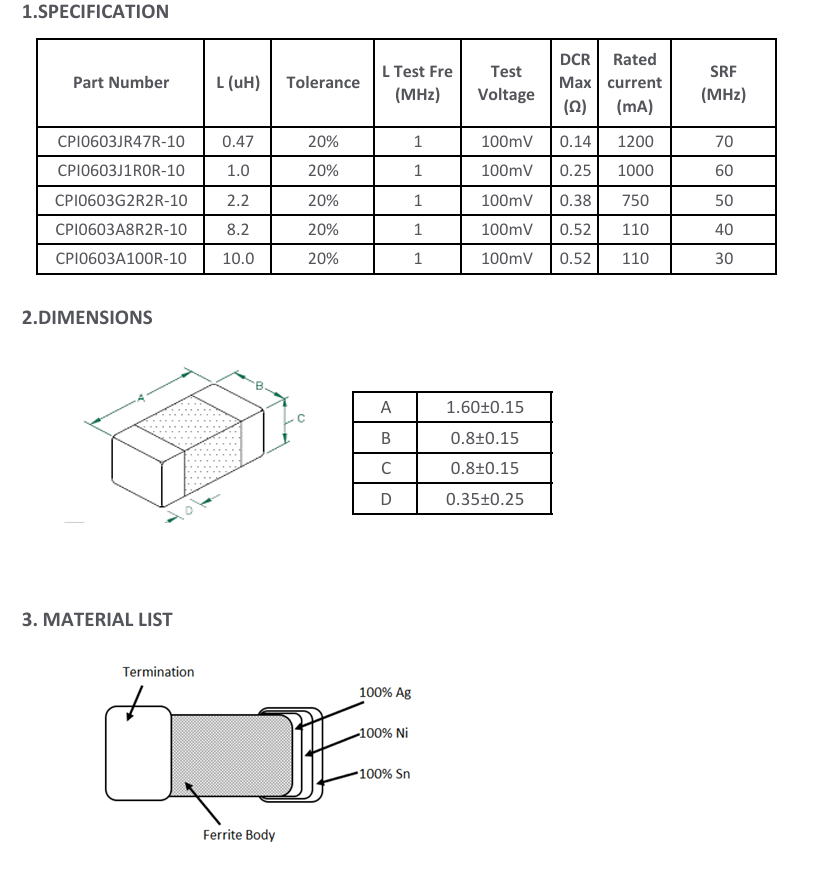

● 封装规格：超微型 SMD 封装，尺寸约为 1.6mm x 0.8mm x 0.8mm（0603 英制），符合 EIA 标准。其小巧的体积使其成为高密度电路板布局的理想选择。

● 电气特性：

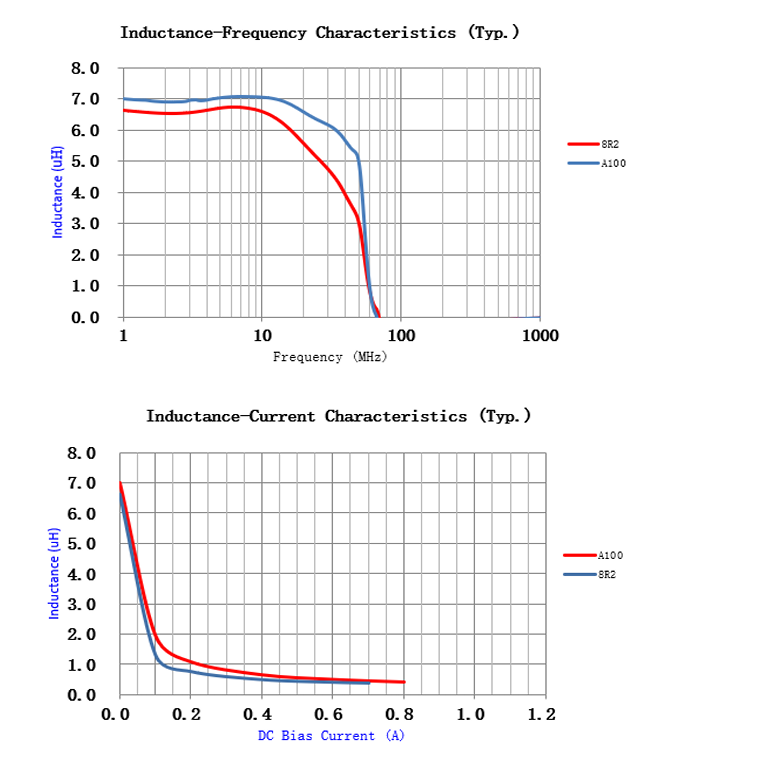

电感值范围：覆盖 0.47µH 至 10µH 等多种感值，满足不同电源拓扑的设计需求。

低直流电阻（DCR）：具有极低的直流电阻（例如最小约 0.14Ω），显著降低了导通损耗，提高了电源转换效率。

额定电流：电流范围从 0.11A 至 1.2A 不等，能够在微小体积内承载一定的功率负载。

高自谐振频率（SRF）：SRF 典型值在 30MHz 至 70MHz 之间，确保了在高频开关电源中的稳定性能。

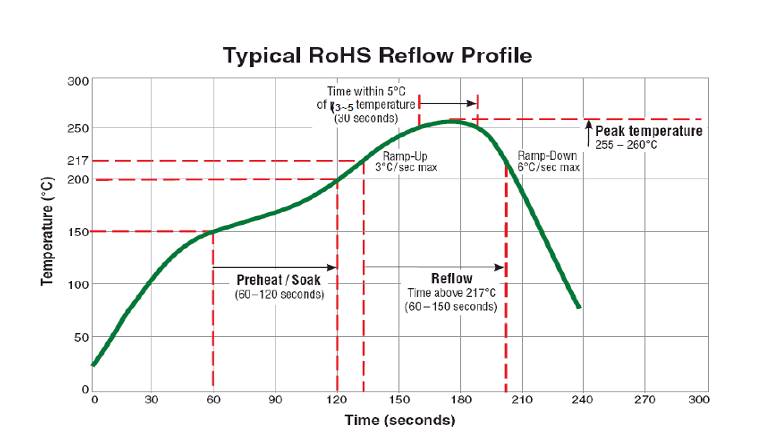

● 环境耐受性：符合 RoHS 规范，工作温度范围宽（-40°C 至 +125°C），具备良好的耐热冲击和耐潮湿性能。
