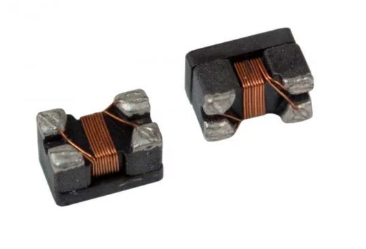

共模扼流圏

1. ROSH合规

2. 线绕表面贴装共模滤波器

3. 工作温度范围：–40至+125°C

4. 汽车级阻风门可按需提供

5.


1.卓越的电流承载能力

价值：保障大功率电路稳定，降低发热风险。

效果：相比于更小尺寸的磁珠（如 0603 或 0402），CM1206 系列拥有更宽的内部导体和更厚的电极，额定电流通常可达 800mA 至 1A 以上。这意味着它能够承受较大的工作电流而不会发生饱和或过热，非常适合用于电源线的滤波，确保在高负载下滤波性能依然稳定。

2. 优异的高频噪声抑制

价值：提升系统信噪比，防止电磁干扰。

效果：尽管体积紧凑，CM1206 系列在特定频率下（如 100MHz）仍能提供高达 120Ω 至 188Ω 甚至更高的阻抗。它能有效滤除开关电源、数字逻辑电路产生的高频尖峰噪声，防止这些噪声通过电源线传导至敏感的模拟电路（如传感器、音频模块）中，从而保障系统的信号完整性。

3. 低直流电阻

价值：提高电源效率，减少能量损耗。

效果：为了不影响正常的供电效率，该系列磁珠的直流电阻（DCR）极低，最大值通常仅为 0.15Ω 左右。这不仅减少了电能的浪费，还避免了因压降过大导致的负载端电压不足问题，特别适合用于对电压敏感的精密电子设备。

4. 高可靠性与自动化适配

价值：保障生产良率，适应严苛环境。

效果：CM1206 系列具备优良的耐热冲击性能和抗潮湿能力，完全适配自动化贴片机（SMT）工艺。其宽工作温度范围（-40°C 至 +125°C）使其能适应工业级及汽车级应用环境，确保在极端温度下性能依然稳定。

1.电源管理与转换

应用场景：开关电源（SMPS）、DC-DC 转换器、稳压器模块。

具体用途：用于电源输入/输出端的滤波，消除高频开关噪声，防止噪声反馈至电网或干扰后级电路，提升电源的整体效率和稳定性。

2. 汽车电子与新能源

应用场景：车载充电机（OBC）、电池管理系统、车身控制模块。

具体用途：用于车载电源线和信号线的 EMI 抑制。在汽车复杂的电磁环境和宽温域波动下，保护敏感的控制单元免受噪声干扰，确保行车安全。

3. 工业控制与自动化

应用场景：工业变频器、PLC 控制器、伺服驱动器。

具体用途：用于工业现场总线和控制电源的滤波，防止强电环境产生的电磁干扰导致控制系统误动作或死机。

4. 消费类与通信设备

应用场景：智能手机、笔记本电脑、基站设备。

具体用途：用于大电流供电线路（如处理器核心供电、显示屏背光供电）的去耦，消除数字电路切换时产生的高频噪声，防止屏幕出现噪波或音频出现杂音。

莱尔德 CM1206 系列 是一款高性能的表面贴装铁氧体磁珠。该系列产品专为满足现代电子电路对小型化和高效能的双重需求而设计，采用了标准的 1206 封装尺寸（约 3.2mm x 1.6mm），在提供较高电流承载能力的同时，保持了紧凑的体积。

该系列产品利用高磁导率的软磁铁氧体材料与优化的内部电极结构，呈现出长方体片式、多层端电极的结构形态。CM1206 系列的核心设计理念在于 “大电流下的高频滤波” ：它在直流和低频下呈现极低的阻抗（仅为毫欧级的直流电阻），确保工作电流顺畅通过；而当遇到高频干扰信号时，它会迅速转变为高阻抗元件，将噪声能量吸收并转化为热能消散。这种“通直流、阻高频”的特性，使其成为电源线和信号线上的“静音卫士”。
