共模扼流圏

CM1812系列：

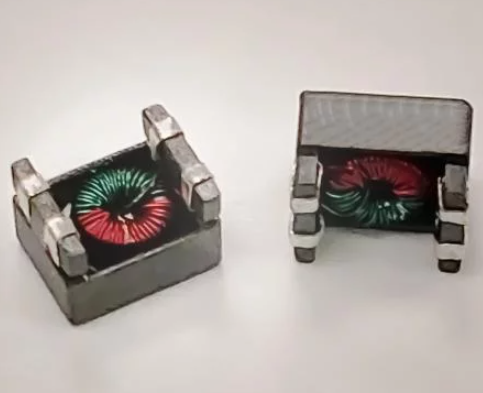

CM1812A系列：Laird的Can-Bus共模扼流圈采用线绕SMT结构，设计坚固，能在-40至+125C温度范围内表现，满足汽车质量要求。它们在严苛的作业环境下具有高可靠性和稳定性能。

CM1812B系列：Laird的Can-Bus共模扼流圈采用线绕SMT结构，设计坚固，能在-40至+125C温度范围内表现，满足汽车质量要求。它们在严苛的作业环境下具有高可靠性和稳定性能。

1.Rosh合规

2.线绕表面贴装共模滤波器

3.工作温度范围:-40至+125C

4.AEC-200已获资格。

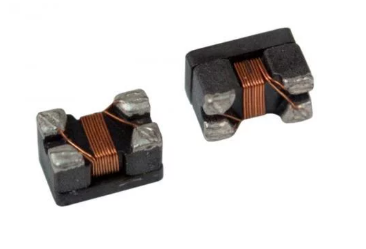

莱尔德 CM1812 系列是一款高性能的表面贴装共模扼流圈。该系列产品专为抑制高速差分信号线中的电磁干扰（EMI）而设计，采用了标准的 1812 封装尺寸（约 4.5mm x 3.2mm），具有体积小、集成度高的特点。

该系列产品内部采用高磁导率的铁氧体磁芯和优化的线圈绕组结构。其核心工作原理是 “通差模，阻共模” ：

1.

对于差模信号（即正常的有用数据信号，电流方向相反），它呈现极低的阻抗，确保信号完整性，几乎不产生衰减。

2.

对于共模噪声（即干扰信号，电流方向相同），它呈现极高的阻抗（感抗），将噪声反射或吸收转化为热能，从而净化信号。



1.卓越的电磁干扰（EMI）抑制能力

价值：确保产品通过严格的 EMC 认证，提升系统稳定性。

效果：该系列在关键的高频段（如 30MHz-300MHz）提供高阻抗，能有效滤除由高速开关电路、时钟信号产生的高频共模噪声。防止噪声通过线缆辐射出去造成干扰，或防止外部噪声进入设备导致误码。

2. 极低的插入损耗与回波损耗

价值：保障高速数据传输速率，降低误码率。

效果：由于其对差模信号的低损耗特性，CM1812 系列非常适合 USB 2.0/3.0、HDMI、以太网等高速接口。它在滤除噪声的同时，不会导致眼图闭合或信号边沿畸变，确保数据传输的可靠性。

3.高集成度与设计灵活性

价值：节省 PCB 面积，简化电路设计。

效果：将两个高耦合度的电感集成在一个 1812 封装内，相比使用分立电感，大幅节省了布板空间。同时，其标准的封装尺寸便于自动化贴片（SMT），降低了生产成本。

4. 优异的环境适应性与可靠性

价值：保障设备在严苛环境下长期稳定运行。

效果：产品采用符合 RoHS 标准的环保材料，具有良好的耐热冲击和抗潮湿性能。其宽工作温度范围（通常为 -40°C 至 +125°C）使其能适应工业级及汽车级应用环境。

1.数据通信与网络设备

应用场景：以太网交换机、路由器、网络接口卡。

具体用途：用于 10/100/1000BASE-T 以太网差分线的共模滤波，防止网络数据传输中的误码率，提升通信稳定性。

2. 消费类电子产品

应用场景：智能手机、平板电脑、笔记本电脑、智能电视。

具体用途：用于 USB 接口（Type-A, Type-C）、HDMI 接口、DisplayPort 等高速接口的 EMI 滤波。防止屏幕出现噪波点、音频出现杂音，或解决 USB 传输不稳定的问题。

3. 汽车电子与智能座舱

应用场景：车载信息娱乐系统、车载摄像头、车载以太网。

具体用途：用于车载高清视频传输线和车载网络总线的滤波。在复杂的汽车电磁环境中，保护敏感的传感器和控制单元免受噪声干扰，同时满足车规级的严苛标准。

4. 工业控制与医疗设备

应用场景：工业相机、医疗成像设备、PLC 控制器。

具体用途：用于工业现场总线和高精度信号采集线的保护，防止强电环境产生的电磁干扰导致控制系统误动作或数据采集失真。
