共模扼流圏

1. ROSH合规

2. 高电流应用的共模阵列

3. 工作温度范围：–40至+125°C

4. 汽车级阻风门可按需提供

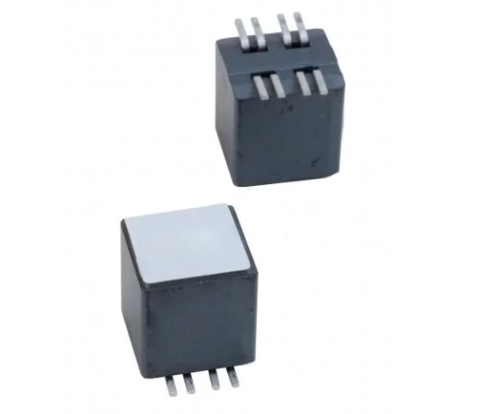

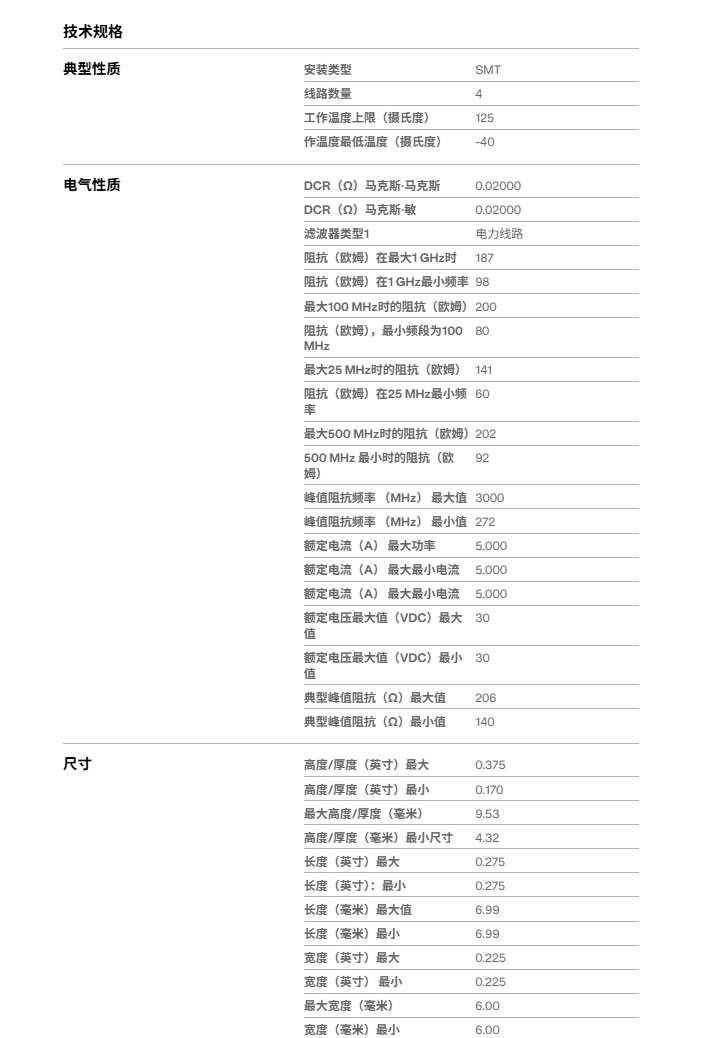

莱尔德 CM2722 系列是一款专为高功率电源线设计的表面贴装共模滤波器。该系列产品采用了紧凑的 2722 封装尺寸（约 6.99mm x 6.73mm / 0.275" x 0.265"），在有限的PCB空间内实现了卓越的电流承载能力和噪声抑制性能。

该产品采用垂直式结构设计，内部利用高磁导率的铁氧体磁芯和优化的线圈绕组工艺。其核心工作原理是 “通差模，阻共模” ：

● 对于差模信号/电流（即正常的电源电流），它呈现极低的阻抗，确保电源传输效率。

● 对于共模噪声（即高频干扰信号），它呈现极高的阻抗（如在100MHz下可达80 Ohms），将噪声反射或吸收转化为热能。

1.工业控制与自动化

应用场景：工业变频器、PLC 控制器、伺服驱动器。

具体用途：用于工业现场总线和控制电源的滤波，防止强电环境产生的电磁干扰导致控制系统误动作或死机。

2. 汽车电子与新能源

应用场景：电动汽车电池管理系统、车载充电机、DC-DC 转换器。

具体用途：用于车载电源线的 EMI 抑制。在汽车剧烈震动和宽温域波动的环境下，保护敏感的传感器和控制单元免受噪声干扰。

3. 通信与网络设备

应用场景：基站设备、服务器电源、PoE 供电交换机。

具体用途：用于电源输入端口的滤波，消除开关电源产生的高频振铃和电磁辐射，帮助电源模块满足 CISPR 等电磁兼容标准。

4. 消费类电子产品

应用场景：高端游戏主机、大功率适配器、智能电视。

具体用途：用于固定电感、变压器等发热部件的电源线路，防止设备因过热导致的性能下降或产生音频噪声。

1.卓越的大电流承载能力

价值：保障高功率电路稳定，降低发热风险。

效果：该系列额定电流通常可达 5A，能够满足现代高功率密度设备的供电需求。其低直流电阻（DCR 最大仅 20 毫欧）设计减少了功率损耗和发热，确保在满载运行下滤波器依然稳定工作，不会因饱和而失效。

2. 高效的高频噪声抑制

价值：确保产品通过严格的 EMC 认证，提升系统稳定性。

效果：在宽频范围内（特别是 100MHz 等高频段）提供高阻抗（如 80 Ohms @ 100MHz），能有效滤除开关电源、数字电路产生的高频尖峰噪声。防止噪声通过电源线传导至敏感的模拟电路或辐射到空间中。

3. 节省空间的表面贴装设计

价值：提升生产效率，优化 PCB 布局。

效果：采用标准的 2722 表面贴装封装，非常适合自动化高速贴片（SMT）工艺，相比通孔插件（THT）产品，大幅提高了生产效率并降低了组装成本。垂直式结构有助于降低设备整体高度。

4. 优异的环境适应性

价值：保障设备在严苛环境下长期稳定运行。

效果：产品具备优良的耐热冲击和抗潮湿性能，工作温度范围宽（-40°C 至 +125°C），使其能适应工业级及汽车级应用环境。
