共模扼流圏

1. ROSH合规

2. 高电流应用的共模阵列

3. 工作温度范围：–40至+125°C

4. 汽车级阻风门可按需提供

1.超凡的电流承载能力

价值：保障重型设备稳定运行，杜绝过热隐患。

效果：该系列额定电流高达 10A，能够轻松应对工业电机、大功率电源等“吃电”大户的供电需求。其极低的直流电阻（DCR）设计，大幅减少了功率损耗和发热，确保在满载甚至过载情况下，滤波器依然坚如磐石，不会因磁芯饱和而失效。

2. 强力的电磁干扰（EMI）抑制

价值：确保设备通过严苛的 EMC 认证，提升系统稳定性。

效果：在关键的高频段（如 100MHz），CM4545 提供了高达 130 Ohms 的阻抗。它能像“黑洞”一样吞噬由变频器、逆变器或开关电源产生的高强度高频噪声，防止这些噪声通过电源线传导至电网或辐射到空间中，干扰周边精密仪器。

3. 优异的机械强度与环境适应性

价值：适应恶劣工业环境，延长设备寿命。

效果：作为一款通孔插装（THT）器件，它具备极佳的机械牢固性，能承受剧烈的震动和冲击。其宽工作温度范围（-40°C 至 +125°C）使其能适应户外、工业现场及汽车引擎盖下的严苛环境。

4. 高可靠性与耐用性

价值：降低维护成本，保障设备长期无故障运行。

效果：产品采用符合 RoHS 标准的环保材料，具备优良的耐热冲击和抗潮湿性能。对于需要 7x24 小时不间断运行的工业设备来说，CM4545 是值得信赖的“守门员”。

1.工业自动化与电机驱动

应用场景：大型变频器、伺服驱动器、工业机器人控制柜。

具体用途：安装在电机驱动器的输入/输出端或直流母线上，用于抑制由 PWM 脉冲产生的高频共模噪声，防止噪声干扰导致编码器信号错误或控制系统死机。

2. 新能源与电力系统

应用场景：光伏逆变器、风力发电变流器、储能系统（ESS）。

具体用途：用于直流输入端或交流并网端的 EMI 滤波。在高电压、大电流的环境下，防止逆变器产生的开关噪声反馈至电网，确保并网电能质量。

3. 汽车电子（充电桩与测试设备）

应用场景：电动汽车直流充电桩、车载大功率充电机（OBC）测试平台。

具体用途：用于充电桩的电源输入端，抑制大功率开关电源产生的电磁干扰，保护充电桩内部的控制单元。

4. 医疗与高端测试设备

应用场景：医疗成像设备、高精度电源测试仪。

具体用途：用于设备的主电源入口滤波，消除电网中的杂波，为敏感的医疗传感器或测试探头提供纯净的电源环境。

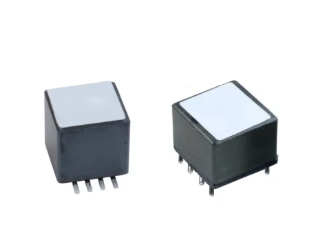

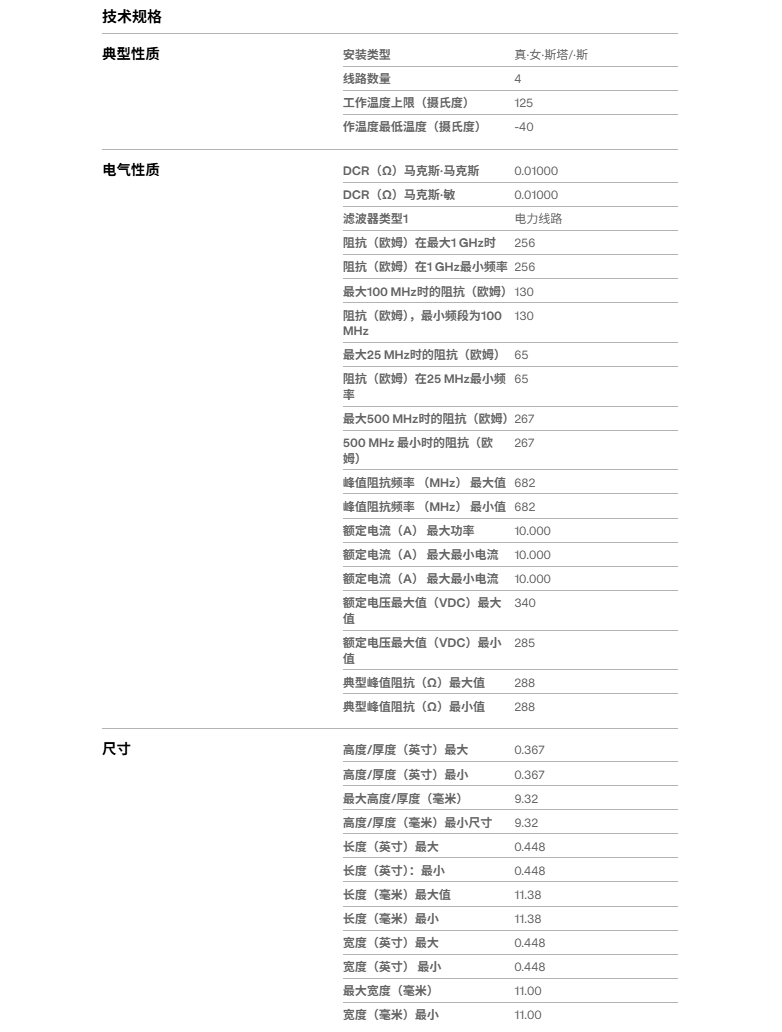

莱尔德（Laird）CM4545 系列是一款高性能的通孔插装（Through Hole）大电流共模扼流圈。该系列产品采用了坚固的 4545 封装尺寸（约 11.4mm x 11.0mm x 9.3mm），是莱尔德产品线中尺寸较大、功率处理能力极强的滤波元件之一。

其内部构造采用了高磁导率的铁氧体磁芯材料和低损耗的粗线径绕组。CM4545 系列的核心工作原理遵循 “通差模，阻共模” 的物理特性：

● 对于差模电流（即正常的电源电流），它呈现极低的阻抗（直流电阻仅 10 mΩ），确保电能高效传输，压降极小。

● 对于共模噪声（即高频干扰信号），它在宽频范围内（如 100MHz）呈现极高的阻抗（如 130 Ohms），将噪声能量吸收并转化为热能消散。
