共模扼流圏

1. ROSH合规

2. 大电流应用的共模滤波器

3. 工作温度范围：–40至+125°C

4. 负载偏置下的稳定性能

5. 汽车级阻风门可按需提供

1.无与伦比的电流承载能力

价值：保障极端高功率系统稳定运行，降低热失效风险。

效果：高达 70A 的额定电流使其能够轻松应对工业电机驱动、大功率服务器电源等“吃电”大户的供电需求。极低的 DCR 设计大幅减少了功率损耗和发热，确保设备在满负荷下依然冷静运行。

2. 强力的电磁干扰（EMI）抑制

价值：确保设备通过严苛的 EMC 认证（如 CISPR、FCC），提升系统稳定性。

效果：在关键的高频段（如 100MHz），提供 160 Ohms 的高阻抗。它能有效滤除由开关电源、逆变器或电机换向产生的高强度高频噪声，防止这些噪声干扰周边精密仪器或导致系统死机。

3. 优异的机械强度与环境适应性

价值：适应恶劣工业及汽车环境，延长设备寿命。

效果：通孔安装结构提供了极佳的抗震动和抗冲击能力。其宽工作温度范围（-40°C 至 +125°C）使其能适应户外、工业现场及汽车引擎盖下的严苛环境，是工业 4.0 和电动汽车应用的理想选择。

4. 高可靠性与耐用性

价值：降低维护成本，保障设备长期无故障运行。

效果：产品采用符合 RoHS 标准的环保材料，具备优良的耐热冲击和抗潮湿性能。对于需要 7x24 小时不间断运行的工业设备来说，CM5441 是值得信赖的“守门员”。

1.工业自动化与电机驱动

应用场景：大型变频器、伺服驱动器、工业机器人控制柜。

具体用途：安装在电机驱动器的直流母线或输出端，用于抑制由 PWM 脉冲产生的高频共模噪声，防止噪声干扰导致编码器信号丢失或控制系统死机。

2. 新能源与电力系统

应用场景：光伏逆变器、储能系统（ESS）、风力发电变流器。

具体用途：用于直流输入端或交流并网端的 EMI 滤波。在高电压、大电流的环境下，防止逆变器产生的开关噪声反馈至电网，确保并网电能质量。

3. 汽车电子（充电桩与测试设备）

应用场景：电动汽车直流充电桩、车载大功率充电机（OBC）测试平台。

具体用途：用于充电桩的电源输入端，抑制大功率开关电源产生的电磁干扰，保护充电桩内部的控制单元。

4. 高端电源供应器

应用场景：大功率服务器电源、医疗电源。

具体用途：作为输入/输出端的主滤波元件，消除开关电源产生的高频振铃，帮助电源产品通过 Class A 或 Class B 的 EMI 标准。

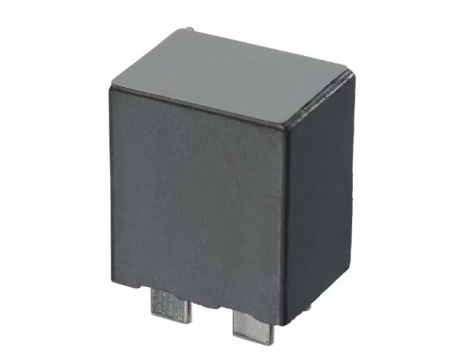

莱尔德（Laird）CM5441 系列是一款超高电流、通孔安装（Through-Hole）的共模扼流圈。属于电源线专用的功率级滤波元件。

其内部构造采用了高磁导率的铁氧体磁芯材料和优化的线圈绕组工艺。CM5441 系列的核心工作原理遵循 “通差模，阻共模” 的物理特性：

●

超大电流设计：额定电流高达 70A，直流电阻（DCR）极低（仅 0.3 毫欧），确保在超大电流传输中压降极小，效率极高。

●

高频噪声抑制：在 100MHz 测试频率下，阻抗可达 160 Ohms，能有效吸收高频噪声能量，防止电磁干扰通过电源线传导。

●

结构坚固：采用通孔（引脚）安装方式，具备极佳的机械牢固性和散热性能，适合承受剧烈震动和冲击的环境。
