共模扼流圏

1. ROSH合规

2. 高电流应用的C共模阵列

3. 工作温度范围：–40至+125°C

4. 汽车级阻风门可按需提供

1.卓越的大电流承载能力

价值：保障高功率系统稳定运行，降低热失效风险。

效果：该系列额定电流通常可达 8A，能够轻松应对工业设备、汽车电子等场景的供电需求。其极低的直流电阻（DCR）设计，大幅减少了功率损耗和发热，避免了因温升导致的元件老化，确保了电源的高效率。

2. 强力的噪声抑制能力

价值：确保设备通过严苛的 EMC 认证（如 CISPR、FCC），提升系统稳定性。

效果：在关键的低频至中频段（如 150kHz 至 100MHz），CM6032 提供了极高的共模阻抗。它能有效滤除由开关电源、电机驱动器或数字电路产生的高强度高频噪声，防止这些噪声通过电源线传导至电网或干扰周边敏感设备。

3. 优异的机械强度与可靠性

价值：适应恶劣工作环境，延长设备寿命。

效果：6032 封装结构坚固，具有良好的抗震动和抗冲击能力。其端电极设计符合工业级标准，具备优良的耐热冲击和抗潮湿性能，工作温度范围覆盖 -40°C 至 +125°C，完全满足工业自动化及汽车电子的严苛要求。

4. 优化的生产适配性

价值：提升生产效率，降低组装成本。

效果：作为表面贴装器件（SMD），它完全适配现代化的自动化贴片（SMT）生产线，相比传统的插件式滤波器，大幅提高了贴装速度和良率，且有助于降低设备的整体高度。

1.工业自动化与电机驱动

应用场景：变频器（VFD）、伺服驱动器、工业机器人控制板。

具体用途：安装在电机驱动器的直流母线或输出端，用于抑制由 PWM 脉冲产生的高频共模噪声，防止噪声干扰导致编码器信号丢失或控制系统死机。

2. 汽车电子与新能源

应用场景：电动汽车的电池管理系统（BMS）、车载充电机（OBC）、DC-DC 转换器。

具体用途：用于车载高压或大电流电源线路的噪声抑制，在车辆复杂的电磁环境中，保护敏感的传感器和控制单元免受噪声干扰，确保行车安全。

3. 通信与网络基础设施

应用场景：基站设备、服务器电源、数据中心交换机。

具体用途：用于服务器电源或通信设备的主电源入口滤波，应对密集的电子设备产生的复杂电磁环境，保障通信信号的纯净。

4. 高端电源供应器

应用场景：工业级开关电源、医疗电源。

具体用途：作为输入/输出端的主滤波元件，消除开关电源产生的高频振铃，帮助电源产品通过 Class A 或 Class B 的 EMI 标准。

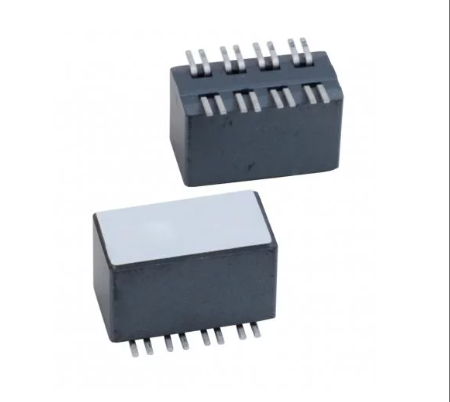

莱尔德（Laird）CM6032 系列是一款高性能的表面贴装共模扼流圈。该产品采用了大型化的 6032 封装尺寸，属于功率级滤波元件，专为处理大电流和高强度电磁噪声而设计。

其内部构造采用了高饱和磁通密度的铁氧体磁芯材料，配合低损耗的绕组设计。CM6032 系列的核心工作原理遵循 “通差模，阻共模” 的物理特性：

● 对于差模电流（即正常的电源电流），它呈现极低的阻抗，确保电能高效传输，压降极小。

● 对于共模噪声（即高频干扰信号），它在宽频范围内呈现极高的阻抗（如 200 Ohms @ 100 MHz），将噪声能量转化为热能消散，从而净化电路环境。
