共模扼流圏

特色

• 磁性绕线结构

• 宽带频率上的共模噪声抑制优越

• 低矮且极小

• AECQ-200 已获资格。

 优点

• 降低EMC总成本

• 允许设计更小更轻的

• 高性能与可靠性

1.极致的微型化与高集成度

价值：最大化 PCB 布局空间，支持设备小型化。

效果：在 0805 这种极小的封装内实现了双通道滤波功能。相比分立元件方案，它大幅减少了 PCB 占用面积，为手机、TWS 耳机等内部空间寸土寸金的设备腾出了宝贵空间。

2. 卓越的高频噪声抑制能力

价值：保障无线通信质量，防止信号互扰。

效果：专门针对 MHz 至 GHz 级别的射频噪声进行抑制。它能有效滤除由高速数字电路、时钟信号或开关电源产生的高频谐波，防止这些噪声通过线缆辐射出去成为干扰源，或防止外部噪声进入设备导致误码。

3. 优异的静电放电（ESD）防护能力

价值：提升产品耐用性，降低售后返修率。

效果：该系列产品通常具备良好的抗静电能力，能够保护后端敏感的 IC 免受人体静电或环境静电的冲击，延长电子产品的使用寿命。

4. 自动化生产的友好性

价值：提升生产效率，降低制造成本。

效果：标准的编带包装和 SMD 封装完全适配现代化的高速贴片机（SMT），确保了在大规模生产中的贴装良率和效率。

1.移动通信与智能穿戴

应用场景：智能手机、智能手表、TWS 蓝牙耳机。

具体用途：用于 USB 数据线、摄像头模组（CSI）、显示屏模组（DSI）或天线馈线的 EMI 滤波，防止射频噪声干扰音频或图像质量。

2. 计算机与外设

应用场景：超极本、平板电脑、USB 接口设备。

具体用途：安装在高速接口（如 USB 2.0/3.0）的信号线上，消除高速数据传输产生的共模噪声，确保数据传输的稳定性。

3. 消费类音频视频

应用场景：高清机顶盒、便携式游戏机、数码相机。

具体用途：用于 HDMI、DisplayPort 等高清视频接口的滤波，消除屏幕上的“雪花点”或“条纹”，提升画质纯净度。

4. 物联网（IoT）终端

应用场景：智能家居传感器、无线模块。

具体用途：用于滤除无线模块（Wi-Fi, Bluetooth, Zigbee）电源或信号引脚上的噪声，防止自干扰，提升无线传输距离和灵敏度。

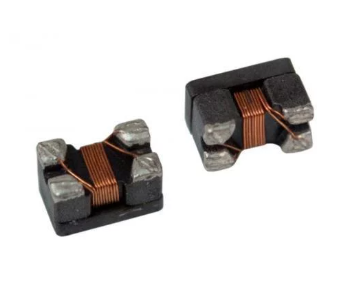

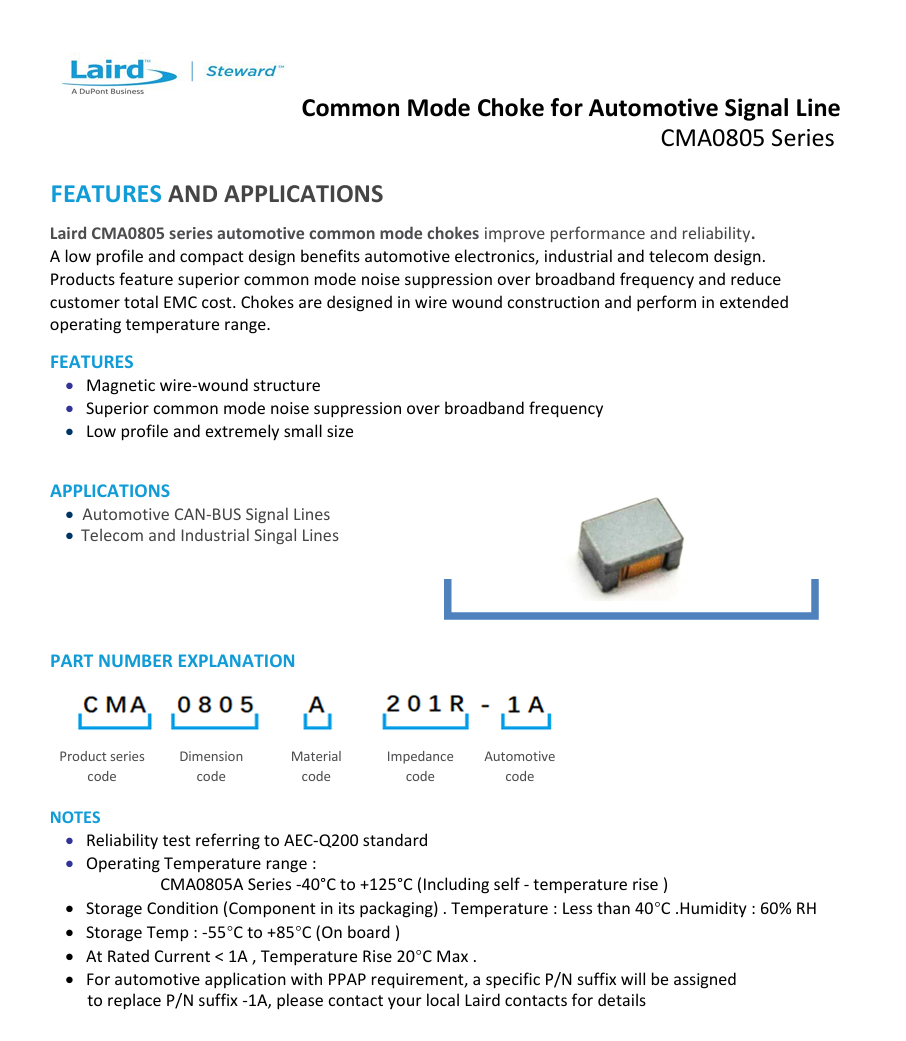

莱尔德（Laird）CMA0805 系列是一款表面贴装（SMD）共模扼流圈。属于微型化、高密度的电磁干扰（EMI）滤波元件，非常适合对空间要求极高的便携式电子设备。

其内部构造采用了高磁导率的铁氧体磁芯材料和精密的绕组工艺。CMA0805 系列的核心工作原理遵循 “通差模，阻共模” 的物理特性：

● 微型化设计：在极小的 0805 封装内集成了两路独立的共模滤波通道。

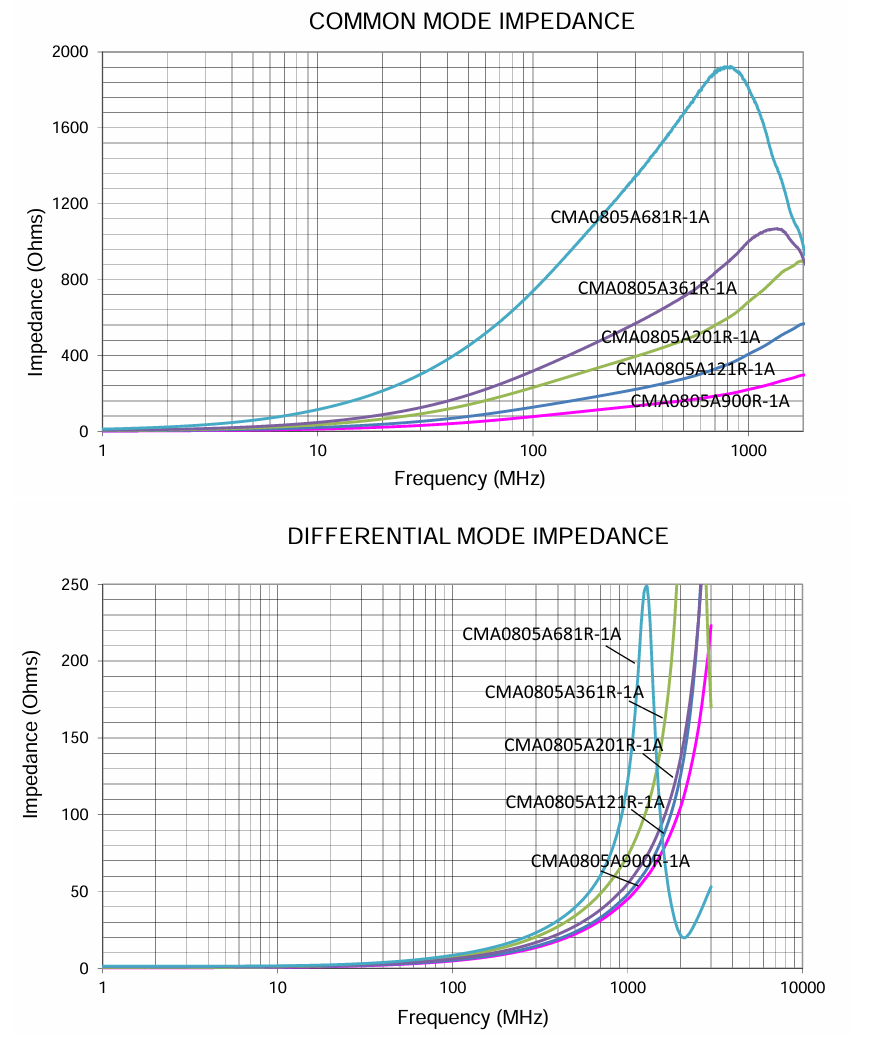

● 高频抑制：针对高频噪声提供高阻抗路径（例如 CMA0805A361R-1A 在 100MHz 下阻抗可达 360 Ohms），将干扰能量转化为热能消散。

● 低插入损耗：对正常的差模信号（数据传输）影响极小，确保信号完整性。
