共模扼流圏

1.卓越的大电流承载能力

价值：保障高功率系统稳定运行，降低热失效风险。

效果：高达 30A 级别的额定电流使其能够轻松应对工业电机、大功率电源等“吃电”大户的供电需求。极低的 DCR 设计大幅减少了功率损耗和发热，避免了因温升导致的元件老化，确保了电源的高效率。

2. 强力的低频噪声抑制

价值：确保设备通过严苛的 EMC 认证（如 CISPR、FCC），提升系统稳定性。

效果：针对开关电源、电机驱动器产生的低频段（kHz 级别）基波噪声，提供极高的阻抗。它能有效滤除由 PWM 脉冲或整流电路产生的高强度干扰，防止这些噪声传导至电网或干扰周边精密设备。

3. 优异的机械强度与可靠性

价值：适应恶劣工作环境，延长设备寿命。

效果：产品采用符合 RoHS 标准的环保材料，具有良好的耐热冲击和抗潮湿性能。其宽工作温度范围（-40°C 至 +125°C）使其能适应工业现场及汽车引擎盖下的严苛环境。

4. 优化的生产适配性

价值：提升生产效率，降低组装成本。

效果：作为表面贴装器件（SMD），它完全适配现代化的自动化贴片（SMT）生产线，相比传统的插件式滤波器，大幅提高了贴装速度和良率。

1.工业自动化与电机驱动

应用场景：变频器（VFD）、伺服驱动器、工业机器人控制板。

具体用途：安装在电机驱动器的直流母线或输入端，用于抑制由 PWM 脉冲产生的高频共模噪声，防止噪声干扰导致编码器信号丢失或控制系统死机。

2. 汽车电子与新能源

应用场景：电动汽车的电池管理系统（BMS）、车载充电机（OBC）、DC-DC 转换器。

具体用途：用于车载高压或大电流电源线路的噪声抑制，在车辆复杂的电磁环境中，保护敏感的传感器和控制单元免受噪声干扰。

3. 通信与网络基础设施

应用场景：基站设备、服务器电源、数据中心交换机。

具体用途：用于服务器电源或通信设备的主电源入口滤波，应对密集的电子设备产生的复杂电磁环境，保障通信信号的纯净。

4. 通用电源线噪声抑制

应用场景：大功率开关电源、医疗电源。

具体用途：作为输入/输出端的主滤波元件，消除开关电源产生的低频振铃，帮助电源产品通过 Class A 或 Class B 的 EMI 标准。

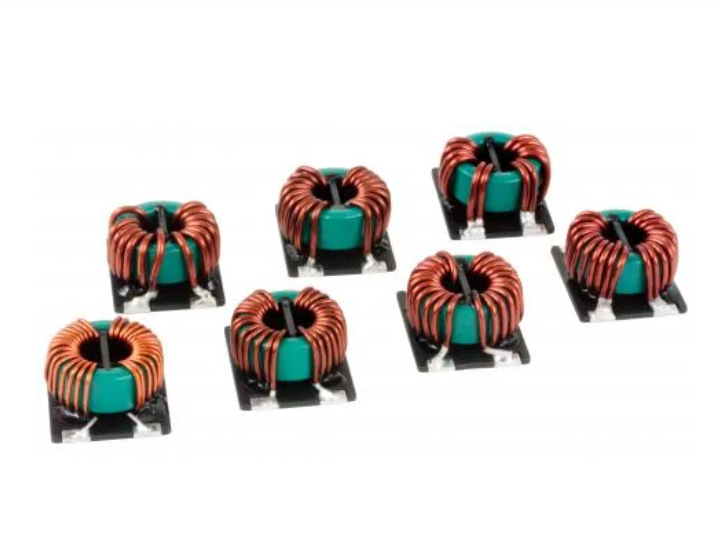

莱尔德（Laird）CMX1211 系列是一款高功率、表面贴装（SMD）共模扼流圈。专为严苛的电源线噪声抑制环境而设计。

其核心构造采用了高性能的软磁铁氧体磁芯材料和低损耗绕组工艺。CMX1211 系列的核心工作原理遵循 “通差模，阻共模” 的物理特性：

●

超大电流：额定电流高达 28A - 32A（具体视子型号而定），直流电阻（DCR）极低（低至 2.5 毫欧），确保电能高效传输，压降极小。

●

高阻抗滤波：在 100 kHz 测试频率下，感值可达 320 µH，能有效吸收低频至中频段的噪声能量。

●

结构设计：采用表面贴装设计，具备良好的散热性能和机械牢固性，适应回流焊工艺。
