模制电感

高饱和电流与软饱和
金属合金模制，坚固且具自防护结构
低矮，体积非常紧凑
低DCR和高效率

汽车级，高可靠性，符合AEC-Q200标准

1.极致的功率密度

价值：在极小的 PCB 面积上实现大电流储能。

效果：0603 是目前主流的微型封装尺寸之一。MGHS0603 在此尺寸下实现了“软饱和”特性，即在电流超过额定值后，电感量不会瞬间跌落，而是平缓下降。这允许设计人员在不增加 PCB 面积的前提下，提升电源的输出电流能力。

2. 卓越的热管理与效率

价值：降低温升，提高电源转换效率。

效果：得益于极低的 DCR（直流电阻），该电感在工作时产生的铜损极小。同时，其金属合金材料具有良好的导热性，能将内部热量快速传导至 PCB 散发出去。这不仅提高了电源效率，还防止了因局部过热导致的元件失效。

3.优异的电磁兼容性（EMC）价值：消除噪声干扰，保障信号完整性。效果：全屏蔽结构使其成为一个完美的“磁屏蔽罩”。它能有效抑制高频开关噪声，防止磁场干扰周边的敏感元件（如传感器、射频天线或精密模拟电路），帮助产品轻松通过 EMC 测试。

4. 车规级的高可靠性

价值：确保在恶劣环境下长期稳定运行。

效果：符合 AEC-Q200 认证，耐受极端温度冲击（-55°C 至 +155°C）。其坚固的结构抗振动、抗冲击能力强，且耐潮湿、耐腐蚀，完全满足汽车电子和高端工业设备的严苛要求。

1.汽车电子系统

应用场景：高级驾驶辅助系统（ADAS）、车载摄像头、驾驶员信息模块、车载娱乐主机。

具体用途：用于 摄像头模组的电源滤波，为图像传感器提供纯净电源，防止画面噪点；用于 ADAS 处理器的 DC-DC 降压电路，提供核心供电。

2. 工业与自动化

应用场景：工业传感器、PLC 模块、便携式手持仪表。

具体用途：用于 工业总线接口的电源隔离与滤波；用于 高精度 ADC/DAC 电路的去耦，确保测量数据的准确性。

3. 消费类高端设备

应用场景：TWS 耳机充电仓、智能手表、微型投影仪。

具体用途：用于 微型升压/降压电路，在极其有限的空间内实现高效的电源转换；用于 无线充电接收端的滤波。

4. 通信与物联网

应用场景：NB-IoT 模组、GPS 定位模块、无线麦克风。

具体用途：用于 射频功放（PA）的偏置电路，防止射频信号回窜干扰电源；用于 低噪声电源输出，保障通信灵敏度。

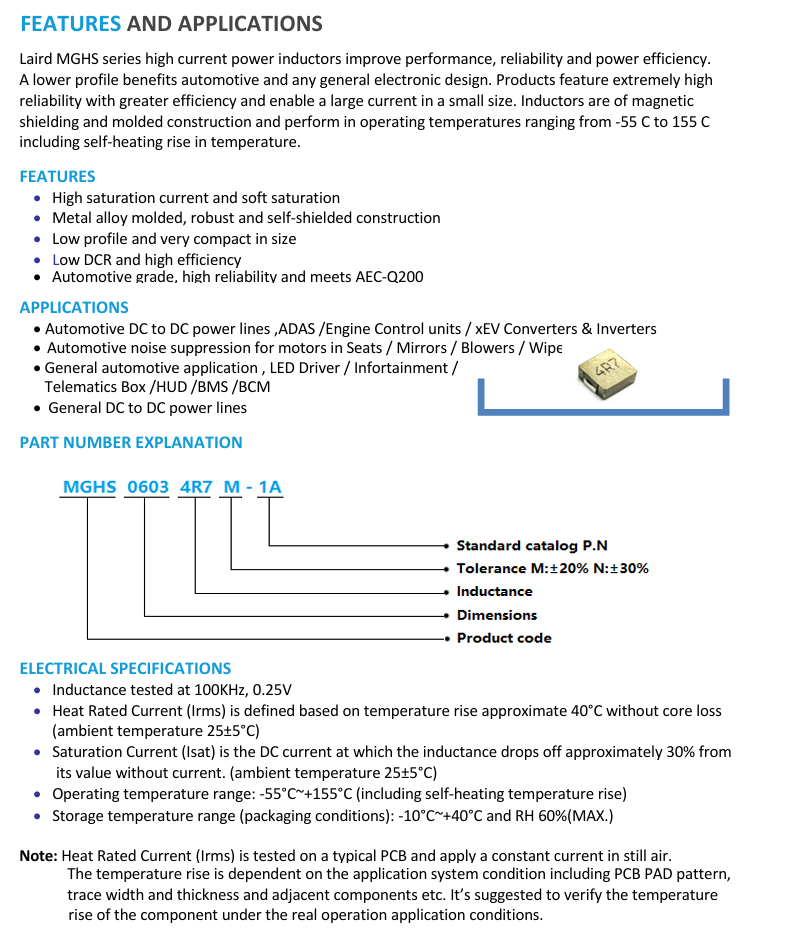

莱尔德（Laird）MGHS0603 汽车级一体成型功率电感器是一款符合 AEC-Q200 标准的高性能表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用金属合金粉末通过高压一体成型技术制造，将绕组完全包裹在磁性材料内部。这种结构形成了全磁屏蔽特性，漏磁极低。

● 封装规格：0603（公制 1608），尺寸仅为 1.6mm x 0.8mm，高度通常极低（约 0.8mm-1.0mm），属于超薄型设计。

● 电气特性：具备高饱和电流（Isat）和低直流电阻（DCR）。相比同尺寸的传统铁氧体电感，MGHS0603 能够承受更大的直流偏置电流而不发生磁饱和。

● 环境耐受性：专为严苛环境设计，工作温度范围极宽，符合汽车级可靠性标准。
