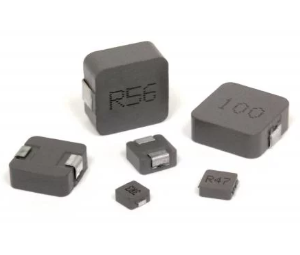

模制电感

1. 低功率损耗和高可靠性

2. 直流负载下的高保留

3. 符合RoHS

4. 工作温度：-40至+125°C

5. 汽车级电感器可按要求提供。

1.极致的储能与电流处理能力

价值：在有限的空间内实现最高感值与最大电流的完美平衡。

效果：MGV1207 在 13.5x12.6mm 的底面积上实现了极高的储能能力（Ae 值最大）。其极低的 DCR 使其能够应对 50A+ 级别的电流，解决了高性能电路中“既要感值极大，又要电流极大”的痛点。

2. 卓越的散热与效率

价值：降低温升，提高电源转换效率。

效果：由于 DCR 极低，铜损被降至最低。同时，其良好的导热性能能将内部热量快速传导至 PCB 散发出去。这不仅提高了电源效率（节能），还防止了因局部过热导致的元件老化或系统降频。

3. 优异的电磁兼容性（EMC）

价值：消除噪声干扰，保障信号完整性。

效果：全屏蔽结构使其成为一个完美的“磁屏蔽罩”。它能有效抑制高频开关噪声向外辐射，防止干扰周边的敏感元件（如传感器、射频天线或精密模拟电路），帮助产品轻松通过 EMC 测试。

4. 高可靠性与耐久性

价值：确保在恶劣环境下长期稳定运行。

效果：其坚固的模制结构抗振动、抗冲击能力强。由于采用合金粉末材料，它具备“软饱和”特性，在过流时不会像铁氧体电感那样突然失效，而是平缓过渡，为电路提供了极高的安全裕量。

1.高性能计算与通信

应用场景：服务器主板、工作站、5G 基站、网络交换机。

具体用途：用于 CPU/GPU 的核心供电（VRM），提供几十安培的稳定电流；用于 高功率 PoE 供电电路的储能。

2. 汽车电子系统

应用场景：自动驾驶域控制器、车载信息娱乐系统、激光雷达。

具体用途：用于 ADAS 域控制器的电源转换电路，为高性能 AI 芯片提供大电流；用于 车载大屏显示的背光驱动。

3. 工业自动化与控制

应用场景：工业 PLC、高端伺服驱动器、变频器。

具体用途：用于 工业级 DC-DC 电源模块，为控制核心提供稳定电力；用于 大功率电机驱动的滤波电路。

4. 高端消费电子

应用场景：高性能游戏本、高端显卡、大功率快充适配器。

具体用途：用于 显卡的显存供电；用于 大功率氮化镓充电器的 PFC 或输出滤波，提高功率密度。

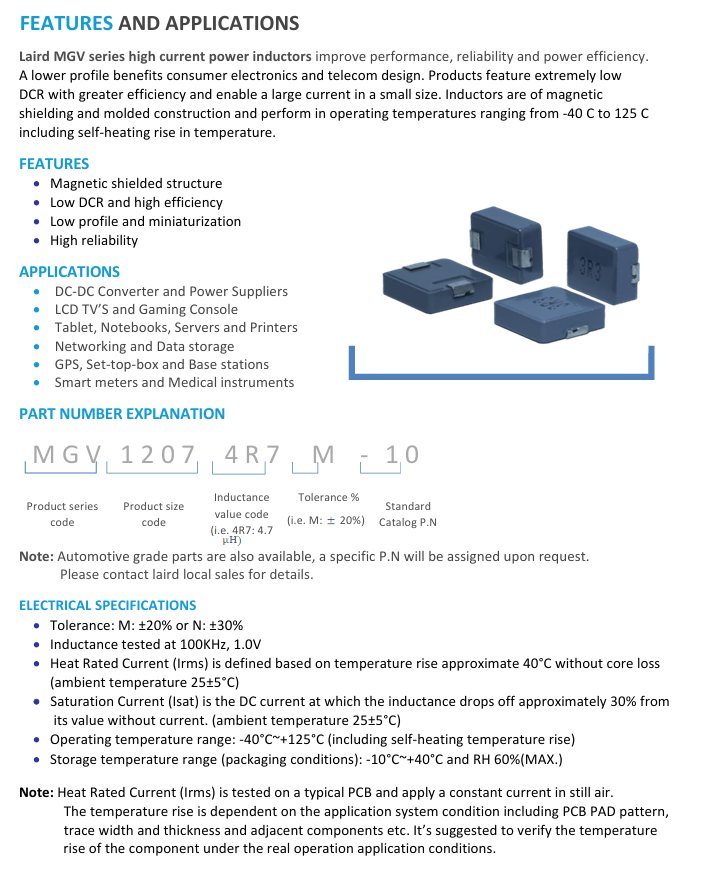

莱尔德（Laird）MGV1207 超大电流薄型模压屏蔽功率电感器是一款专为极致功率 DC-DC 转换设计的工业级/汽车级表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用模压封装技术，将线圈完全埋入高磁导率的磁性粉末中，形成一体成型的结构。这种设计提供了极高的机械强度，并实现了全磁屏蔽，漏磁极低。

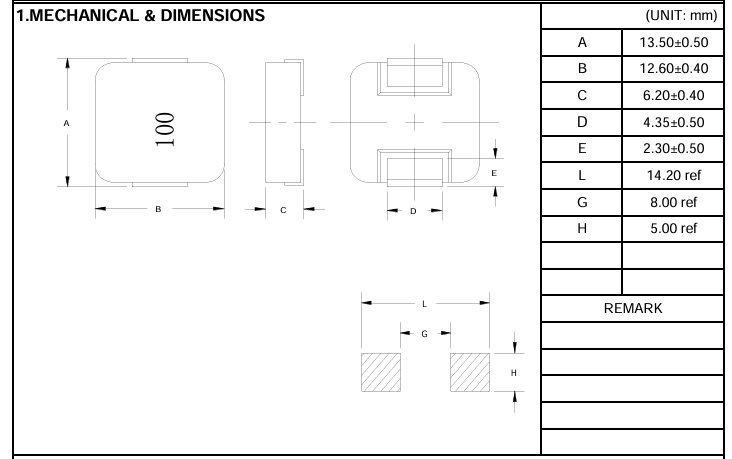

● 封装规格：SMD 封装，尺寸约为 13.5mm x 12.6mm x 6.5mm。这是 MGV 系列中高度较高的型号，能够容纳最多的绕线匝数。

● 电气特性：

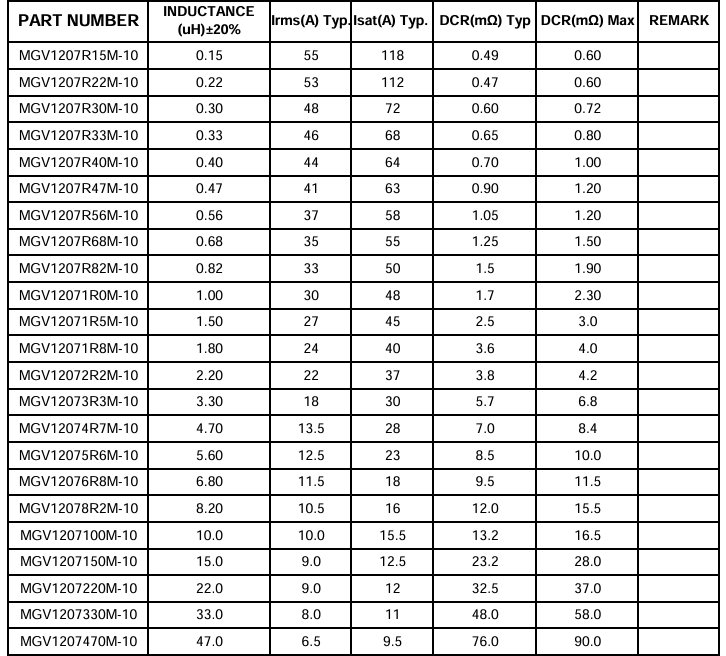

○ 宽感值范围：覆盖 0.15µH 至 47µH 等多种感值（如 MGV1207R15M-10、MGV1207470M-10）。

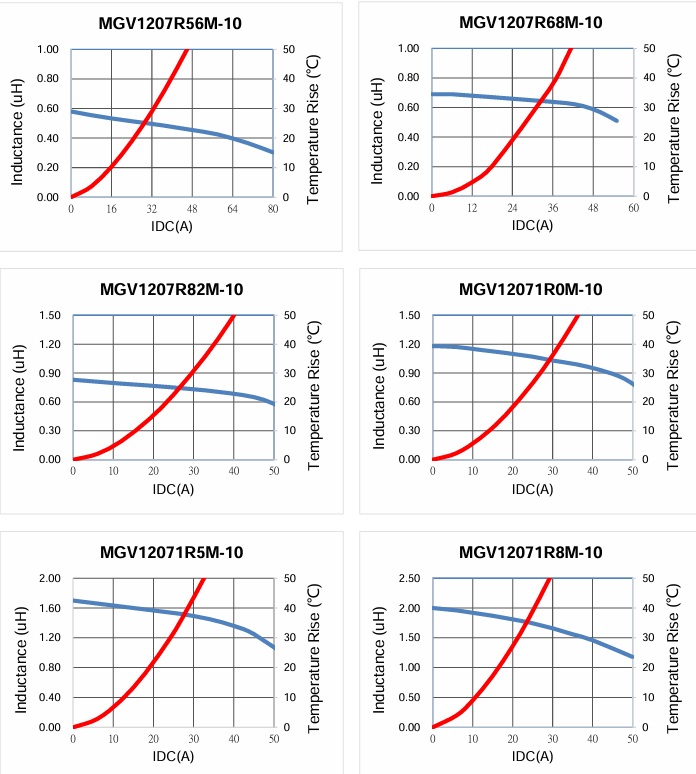

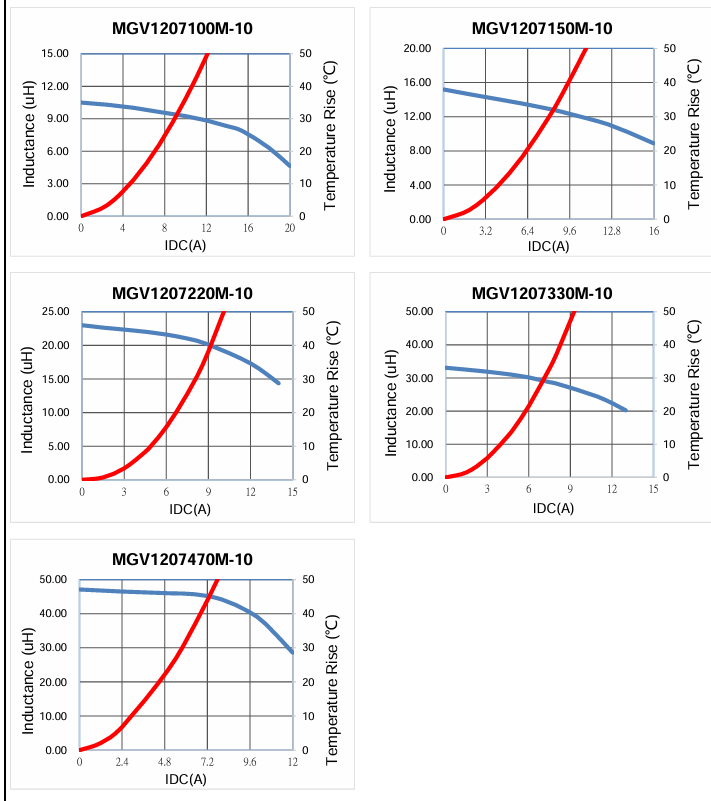

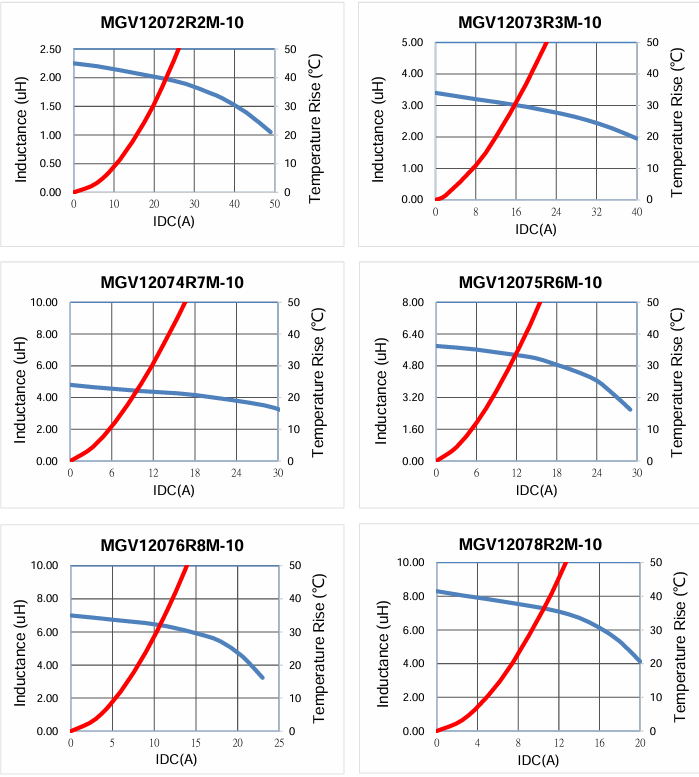

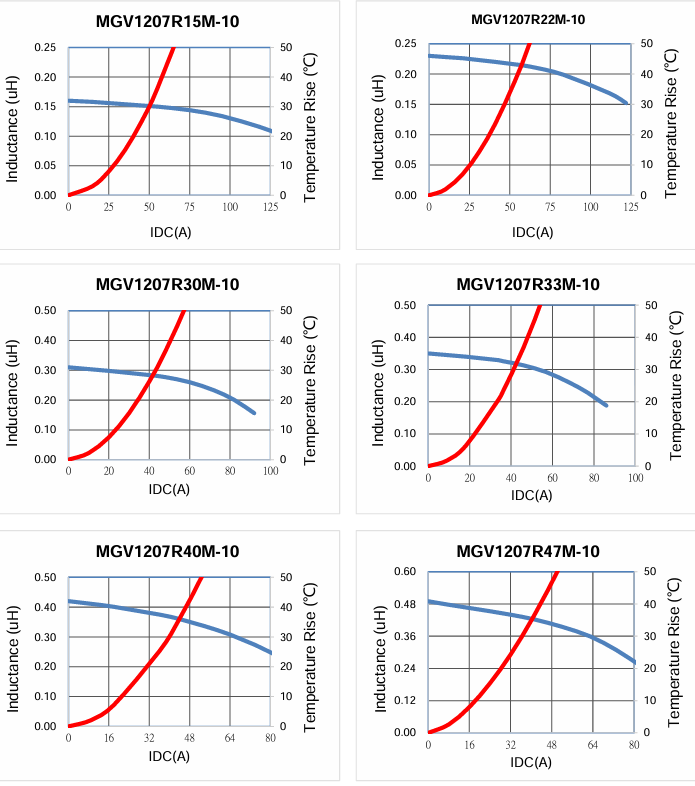

○ 极致大电流：具备极高的饱和电流（Isat）和温升电流（Irms）。例如，其 150nH 型号饱和电流可达 118A，额定电流 55A；即使是 47µH 的高感值型号也能承载 1.4A 以上的电流。

○ 极低损耗：具有极低的直流电阻（DCR），如 150nH 型号 DCR 仅约 0.49mΩ。

● 环境耐受性：符合 RoHS 规范，部分型号符合 AEC-Q200 汽车级标准，工作温度范围宽（-55°C 至 +125°C），耐潮湿、耐腐蚀。
