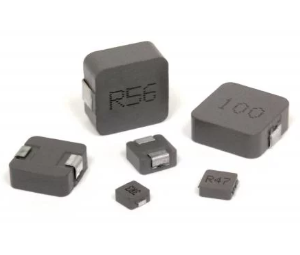

模制电感

1. 低功率损耗和高可靠性

2. 直流负载下的高保留

3. 符合RoHS

4. 工作温度：-40至+125°C

5. 汽车级电感器可按要求提供。

1.极致的储能与电流处理能力

价值：在有限的空间内实现最高感值与最大电流的完美平衡。

效果：MGV1707 在 17.6x16.9mm 的底面积上实现了极高的储能能力（Ae 值最大）。其极低的 DCR 使其能够应对 30A-50A+ 级别的电流，解决了高性能工业电路和服务器电源中“既要感值极大，又要电流极大”的痛点。

2. 卓越的散热与效率

价值：降低温升，提高电源转换效率。

效果：由于 DCR 极低，铜损被降至最低。同时，其良好的导热性能能将内部热量快速传导至 PCB 散发出去。这不仅提高了电源效率（节能），还防止了因局部过热导致的元件老化或系统降频。

3. 优异的电磁兼容性（EMC）

价值：消除噪声干扰，保障信号完整性。

效果：全屏蔽结构使其成为一个完美的“磁屏蔽罩”。它能有效抑制高频开关噪声向外辐射，防止干扰周边的敏感元件（如传感器、射频天线或精密模拟电路），帮助产品轻松通过 EMC 测试。

4. 高可靠性与耐久性

价值：确保在恶劣环境下长期稳定运行。

效果：其坚固的模制结构抗振动、抗冲击能力强。由于采用合金粉末材料，它具备“软饱和”特性，在过流时不会像铁氧体电感那样突然失效，而是平缓过渡，为电路提供了极高的安全裕量。

1.工业自动化与控制

应用场景：高端伺服驱动器、变频器、工业 PLC、数控机床。

具体用途：用于 大功率电机驱动的滤波电路；用于 工业级 DC-DC 电源模块，为控制核心提供稳定电力。

2. 通信与网络基础设施

应用场景：5G 基站、大型网络交换机、光传输设备。

具体用途：用于 高功率 PoE++ 供电电路的储能；用于 基站射频单元的电源滤波。

3. 汽车电子系统

应用场景：电动汽车 OBC（车载充电机）、DC-DC 转换器、自动驾驶域控制器。

具体用途：用于 车载大功率电源转换电路；用于 激光雷达的脉冲功率电路。

4. 高端消费电子与计算

应用场景：高性能游戏本、高端显卡、大功率快充适配器。

具体用途：用于 显卡的核心供电；用于 大功率氮化镓充电器的 PFC 或输出滤波，提高功率密度。

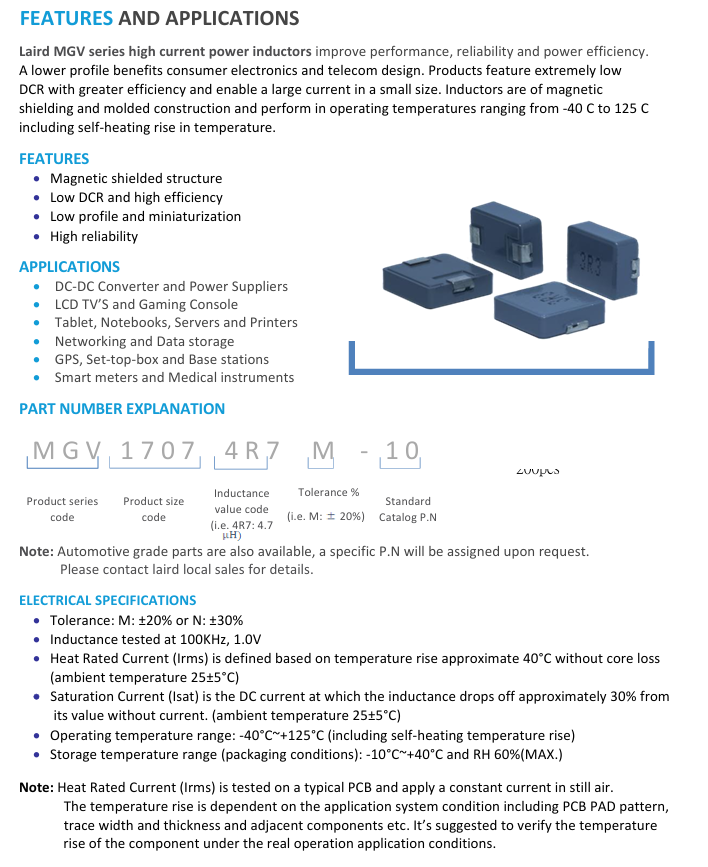

莱尔德（Laird）MGV1707 超大功率模压屏蔽功率电感器是一款专为极高功率 DC-DC 转换设计的工业级/汽车级表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用模压封装技术，将线圈完全埋入高磁导率的磁性粉末中，形成一体成型的结构。这种设计提供了极高的机械强度，并实现了全磁屏蔽，漏磁极低。

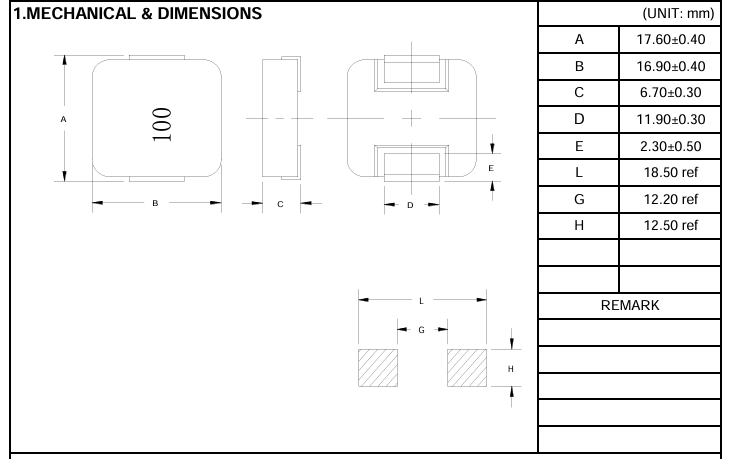

● 封装规格：SMD 封装，尺寸约为 17.6mm x 16.9mm x 7.0mm。这是 MGV 系列中尺寸最大的型号之一，能够承载极高的功率。

● 电气特性：

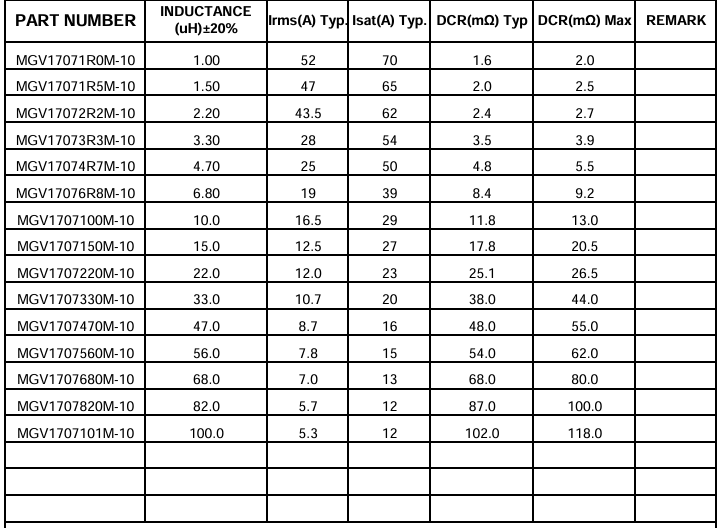

○ 宽感值范围：覆盖 1.0µH 至 100µH 等多种感值（如 MGV17071R0M-10、MGV1707101M-10）。

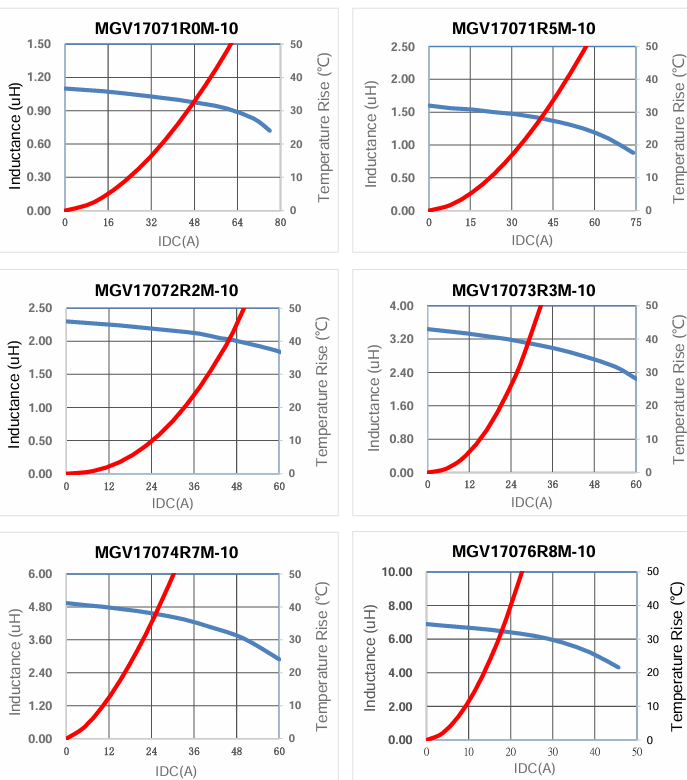

○ 极致大电流：具备极高的饱和电流（Isat）和温升电流（Irms）。例如，其 6.8µH 型号饱和电流可达 39A，额定电流 19A；即使是 100µH 的高感值型号也能承载 5.3A 以上的电流。

○ 极低损耗：具有极低的直流电阻（DCR），如 6.8µH 型号 DCR 仅约 8.4mΩ（最大 9.2mΩ）。

● 环境耐受性：符合 RoHS 规范，工作温度范围宽（-55°C 至 +125°C），耐潮湿、耐腐蚀。
