模制电感

• 通过优化线圈设计和高性能粉末实现高饱和电流。

• 低矮，体积非常紧凑。

• DCR非常低

1.卓越的功率密度平衡

价值：在紧凑的 5.7mm x 5.4mm 封装内提供接近大型电感的电流处理能力。

效果：相比于同尺寸的传统电感，MHE0503 能够承载更高的电流而不饱和。它解决了“电路板空间有限，但电流需求却在增加”的痛点，使得高功率密度的电源设计成为可能。

2. 极致的散热与效率

价值：降低温升，提高电源转换效率。

效果：得益于极低的 DCR，该电感在工作时的发热量极低。这不仅提高了电源的整体效率，还减少了对额外散热措施的依赖，有助于延长设备的使用寿命。

3. 优异的电磁屏蔽性能

价值：消除电磁干扰，保障信号纯净。

效果：全屏蔽结构使其成为一个完美的“磁屏蔽罩”。它能有效抑制高频开关噪声向外辐射，防止干扰周边的敏感元件（如射频天线、传感器或精密模拟电路），帮助产品轻松通过 EMC 测试。

4. 高可靠性与耐久性

价值：确保在恶劣环境下长期稳定运行。

效果：其坚固的模制结构抗振动、抗冲击能力强。采用的合金粉末材料具备“软饱和”特性，在过流时不会像铁氧体电感那样突然失效，而是平缓过渡，为电路提供了极高的安全裕量。

1.工业自动化与控制

应用场景：工业 PLC、传感器、数控机床。

具体用途：用于 工业级 DC-DC 电源模块，为控制核心提供稳定电力；用于 大功率电机驱动的滤波电路。

2. 通信与网络设备

应用场景：5G 基站、路由器、交换机。

具体用途：用于 PoE（以太网供电）电路的储能；用于 射频单元的电源滤波。

3. 汽车电子系统

应用场景：车载信息娱乐系统、ADAS 辅助驾驶系统。

具体用途：用于 车载摄像头模组的电源转换，为图像传感器提供稳定电力；用于 车载显示屏的背光驱动。

4. 高端消费电子

应用场景：高性能游戏本、高端显卡、大功率快充适配器。

具体用途：用于 显卡的核心供电；用于 大功率氮化镓充电器的 PFC 或输出滤波，提高功率密度。

莱尔德（Laird）MHE0503 系列模压屏蔽功率电感器是一款专为高效率 DC-DC 转换设计的表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用模压封装技术，将线圈完全埋入高磁导率的磁性粉末中，形成一体成型的结构。这种设计提供了极高的机械强度，并实现了全磁屏蔽，漏磁极低。

● 封装规格：SMD 封装，尺寸约为 5.7mm x 5.4mm x 3.0mm。这是 MHE 系列中的标准型号，平衡了体积和性能。

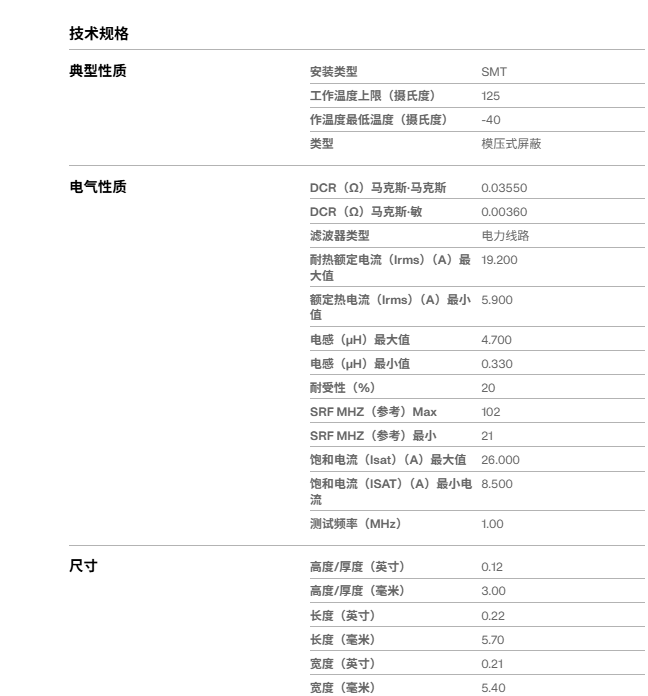

● 电气特性：

○ 宽感值范围：覆盖 0.33µH 至 4.7µH 等多种感值（如 MHE0503R33M-10、MHE05034R7M-10）。

○ 大电流能力：具备极高的饱和电流（Isat）和温升电流（Irms）。例如，其 0.33µH 型号饱和电流可达 26A，额定电流 19.2A。

○ 极低损耗：具有极低的直流电阻（DCR），如 0.33µH 型号 DCR 仅约 3.4mΩ。

● 环境耐受性：符合 RoHS 规范，工作温度范围宽（-40°C 至 +125°C），耐潮湿、耐腐蚀。
