铁氧体磁芯

1. ROHS合规

2. 工作温度范围：–40至+125°C

3. 10安培连续工作电流能力

4. 汽车级零件可按要求提供

1.无与伦比的电流承载能力

价值：保障高功率系统稳定运行，降低热失效风险。

效果：高达 10A 的额定电流使其能够轻松应对大电流电源轨的供电需求。极低的 DCR 设计大幅减少了功率损耗和发热，避免了因温升导致的元件老化，确保了电源的高效率。

2. 强力的高频噪声抑制能力

价值：确保设备通过严苛的 EMC 认证（如 CISPR、FCC），提升系统稳定性。

效果：在关键的高频段（如 100MHz），提供 >100 Ohms 的高阻抗。它能有效滤除由开关电源、DC-DC 转换器或数字电路产生的高强度高频噪声，防止这些噪声干扰周边精密仪器或导致系统死机。

3. 优异的机械强度与环境适应性

价值：适应恶劣工业及汽车环境，延长设备寿命。

效果：产品采用符合 RoHS 标准的环保材料，具有良好的耐热冲击和抗潮湿性能。其宽工作温度范围（-40°C 至 +125°C）使其能适应户外、工业现场及汽车引擎盖下的严苛环境。

4. 优化的生产适配性

价值：提升生产效率，降低组装成本。

效果：作为表面贴装器件（SMD），它完全适配现代化的自动化贴片（SMT）生产线，相比传统的插件式滤波器，大幅提高了贴装速度和良率

1.工业自动化与电机驱动

应用场景：变频器（VFD）、伺服驱动器、工业机器人控制板。

具体用途：安装在电机驱动器的直流母线或电源输入端，用于抑制由 PWM 脉冲产生的高频噪声，防止噪声干扰导致控制系统死机。

2. 汽车电子与新能源

应用场景：电动汽车的电池管理系统（BMS）、车载充电机（OBC）、DC-DC 转换器。

具体用途：用于车载大电流电源线路的噪声抑制，在车辆复杂的电磁环境中，保护敏感的传感器和控制单元免受噪声干扰。

3. 通信与网络基础设施

应用场景：基站设备、服务器电源、数据中心交换机。

具体用途：用于服务器电源或通信设备的主电源入口滤波，应对密集的电子设备产生的复杂电磁环境，保障通信信号的纯净。

4. 高端电源供应器

应用场景：大功率开关电源、医疗电源。

具体用途：作为输入/输出端的主滤波元件，消除开关电源产生的高频振铃，帮助电源产品通过 Class A 或 Class B 的 EMI 标准。

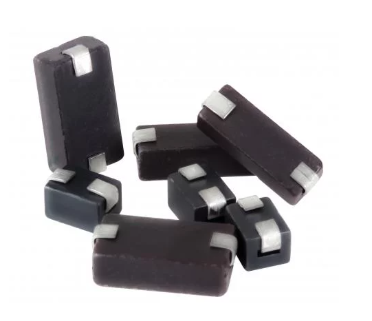

莱尔德（Laird）28F 系列（如 28F0181-1SR-10, 28F0121-1SR-10）是一款超大电流、表面贴装（SMD）的铁氧体磁珠。该系列产品采用了大型化的 3318 封装（约 8.5mm x 4.6mm），专为严苛的电源线噪声抑制环境而设计。

其核心构造采用了高性能的铁氧体磁芯材料，基于单路结构设计。28F 系列的核心工作原理遵循 “通直流，阻高频” 的物理特性：

● 超大电流设计：额定电流高达 10A，直流电阻（DCR）极低（仅 1 毫欧），确保在超大电流传输中压降极小，效率极高。

● 高频噪声抑制：在 100MHz 测试频率下，阻抗可达 96 Ohms 至 115 Ohms，能有效吸收高频噪声能量，防止电磁干扰通过电源线传导。

● 结构特征：采用长方体矩形结构，具备良好的散热性能和机械牢固性，适应回流焊工艺。
