铁氧体芯片珠

1. ROHS合规

2. 工作温度范围：–40至+125°C

3. 3 直流负载下的高保留

4. 汽车级零件可按要求提供

1.卓越的“隐形”滤波能力

价值：净化电源轨，确保系统稳定运行，防止死机。

效果：磁珠在电路中等效为“电阻+电感”的串联。对于直流和低频信号，它呈现低阻抗（仅表现为一个小电阻），不影响能量传输；对于高频噪声，它呈现高阻抗（电阻性），将噪声能量转化为热能消耗掉。这种机制能有效消除开关电源（DC-DC）产生的纹波和数字电路的开关噪声。

2. 优异的功率传输效率（低 DCR）

价值：降低发热，提升电池续航，减少散热设计成本。

效果：相比于同阻抗等级的电感或更小封装（如 0402）的磁珠，0603 封装拥有更大的内部导体截面积，从而实现了更低的直流电阻（DCR）。这意味着在通过大电流时，压降更小，功耗更低，发热更少，特别适合对能效敏感的电源电路。

3. 极高的设计灵活性与适配性

价值：一站式解决从微弱信号到大功率电源的全场景滤波需求。

效果：工程师无需在多种封装间切换，仅通过选择 0603 系列中的不同型号，即可覆盖从射频前端（高阻抗、小电流）到 CPU 核心供电（低阻抗、大电流）的所有需求。

4. 坚固的机械可靠性

价值：适应严苛环境，防止因物理应力导致的失效。

效果：0603 的体积比 0402 更大，具有更好的抗弯曲强度。在汽车电子或工业设备中，当 PCB 受到振动或热胀冷缩时，0603 磁珠比更小的封装更不容易出现端电极开裂或陶瓷体断裂。

1.移动通信与消费电子

应用场景：智能手机主板、平板电脑、笔记本电脑。

具体用途：用于 DC-DC 转换器的输入/输出端滤波，消除电源纹波；用于 **PMIC（电源管理芯片）**的各路输出，为 CPU、GPU 和内存提供纯净电源。

2. 汽车电子

应用场景：ADAS（高级驾驶辅助系统）、车载摄像头、信息娱乐系统。

具体用途：用于 车载以太网、FPD-Link III 视频传输线的共模噪声抑制；用于 LED 大灯驱动和 电机控制电路的电源滤波，防止电磁辐射干扰车载收音机或雷达。

3.工业与医疗设备

应用场景：工业 PLC、便携式医疗监护仪、高清内窥镜。

具体用途：用于 精密模拟前端（AFE），消除数字噪声对微弱生物电信号（如 ECG、EEG）的干扰；用于工业总线（如 CAN、RS485）的接口保护。

4. 物联网与通信模块

应用场景：5G 模组、Wi-Fi 6 路由器、LoRa 终端。

具体用途：用于 RF 供电线路（Bias-T），防止射频信号串扰到电源，同时保证直流供电的纯净。

莱尔德（Laird）0603 系列表面贴装铁氧体磁珠是一款高性能的EMI/RFI 抑制元件。该产品采用多层片式独石结构（Monolithic），符合 EIA 0603 封装标准（约 1.6mm x 0.8mm），专为现代电子设备的电源和信号线路设计。

其核心构造采用了莱尔德专有的铁氧体材料技术，根据不同应用场景，通常分为以下几大子系列：

● 通用型（如 LI 系列）：平衡的阻抗与电流特性，适用于大多数去耦应用。

● 高阻抗型（如 HZ 系列）：在宽频范围内提供极高的阻抗（可达数千欧姆），专为抑制顽固的高频噪声设计。

● 大电流型（如 HI 系列）：优化了直流电阻（DCR），可承受高达数安培的电流，专为电源线路设计。

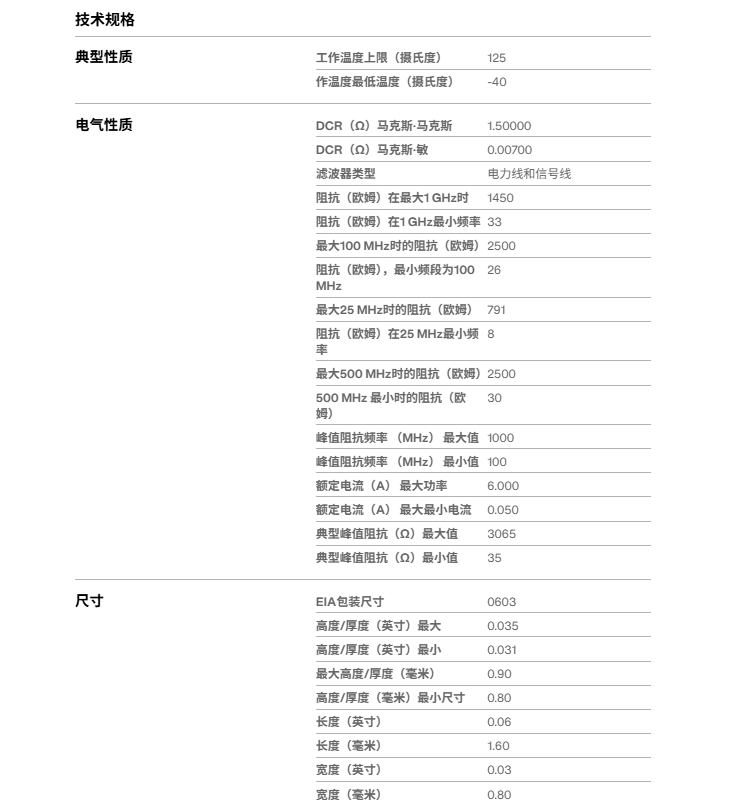

● 关键参数：阻抗范围覆盖 10 Ohms 至 2000+ Ohms @100MHz，额定电流范围 100mA 至 4A+，DCR 低至 几毫欧至几十毫欧。
