线绕式电感

• 高共振频率

• 窄电感容差

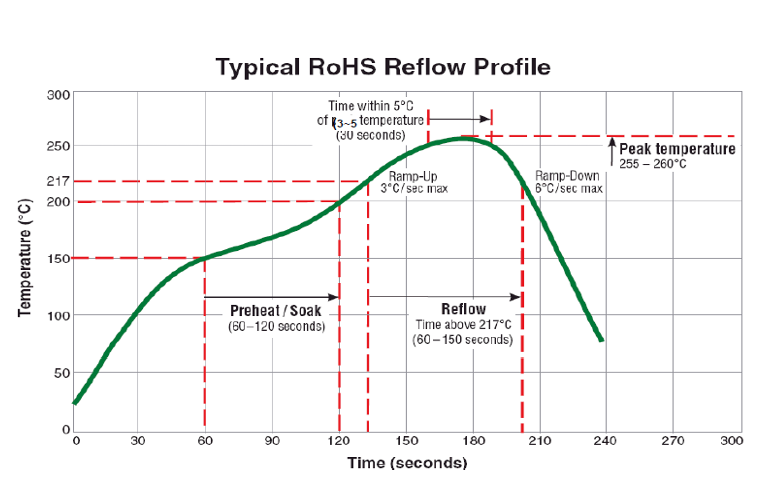

• 适合无铅回流焊接

• 兼容 RoHS

• 文本频率：100 MHz 或 250 MHz

• 耐受性：2%或5%

1.极致的高频信号保真度

价值：在射频电路中实现无损传输和精确匹配。

效果：得益于高 Q 值和高 SRF 特性，IWC0402 能够有效减少射频信号在传输过程中的能量损耗。它能够为射频放大器、滤波器等电路提供极其精确的电感值，确保无线信号的发射功率和接收灵敏度达到最佳状态。

2. 卓越的小型化集成能力

价值：在极其有限的 PCB 面积内实现复杂的射频功能。

效果：0402 封装是目前电子元器件中最小的标准尺寸之一。IWC0402 在如此小的体积内实现了优异的高频性能，解决了“射频电路通常需要大体积元件”的痛点，使得 TWS 耳机、智能手表等极致小型化产品的射频设计成为可能。

3. 优异的温度稳定性和可靠性

价值：确保设备在不同环境温度下射频性能的一致性。

效果：其铁氧体材料和绕线结构对温度变化不敏感，电感值随温度漂移极小。这保证了产品在高温或低温环境下，无线连接（如 Wi-Fi、蓝牙、蜂窝网络）依然稳定可靠，不会出现断连或信号变差的情况。

4. 强大的抗干扰能力

价值：净化射频环境，保障信号纯净。

效果：作为射频扼流圈（RFC）使用时，它能有效阻隔高频噪声，防止噪声干扰敏感的射频信号路径，从而提高整个系统的信噪比。

1.无线通信模块

应用场景：蓝牙模块、Wi-Fi 模组、Zigbee 网关、LoRa 终端。

具体用途：用于 天线匹配网络 (Antenna Matching)，最大化天线辐射效率；用于 LC 滤波电路，滤除带外干扰信号。

2. 移动智能终端

应用场景：智能手机、平板电脑、笔记本电脑。

具体用途：用于 射频功率放大器（PA）的偏置电路，为晶体管提供直流电压同时隔离射频信号；用于 多频段天线的调谐电路。

3. 物联网与可穿戴设备

应用场景：TWS 蓝牙耳机、智能手环、资产追踪器、智能家居传感器。

具体用途：用于 微型射频发射电路，在极低的功耗下实现最远的传输距离。

4. 汽车电子系统

应用场景：胎压监测系统（TPMS）、无钥匙进入系统（RKE）、车载 Wi-Fi/蓝牙模块。

具体用途：用于 汽车遥控钥匙的射频发射电路；用于 车载娱乐系统的 FM/AM 收音机天线匹配。

莱尔德（Laird）IWC0402 系列高频绕线射频电感器是一款专为高频信号处理和无线通信设计的表面贴装器件。

其核心构造和特点如下：

● 核心结构：采用铁氧体磁芯和精细导线绕制工艺，外部封装采用陶瓷或环氧树脂材料。这种结构保证了电感值的高精度和高频下的稳定性。

● 封装规格：超微型 SMD 封装，尺寸符合 0402 (1.0mm x 0.5mm) 标准，高度通常在 0.5mm - 0.6mm 左右，是目前市场上最小的射频电感封装之一。

● 电气特性：

电感值范围：覆盖 1.0nH 至 100nH 等多种感值（如 IWC0402D1N0D-3G、IWC0402D10NG-3G、IWC0402D27NJ-3G），满足不同频段的设计需求。

高频性能：具有极高的自谐振频率（SRF），能够在 GHz 级别的高频下保持良好的电感特性（例如部分型号 SRF 可达 13GHz 以上）。

高 Q 值：在工作频率范围内具有高 Q 值（品质因数），意味着能量损耗极低，信号传输效率高。

● 环境耐受性：符合 RoHS 规范，工作温度范围宽（-40°C 至 +125°C），具备良好的温度稳定性。
