线绕式电感

1. 高可靠性与高性能

2. 低功率损耗和高效率

3. 符合RoHS

4. 作温度：-40至+150°C

5. 汽车级零件可按要求提供。

1.卓越的大电流处理能力

价值：在不增加体积的前提下实现极致的电流承载。

效果：得益于粗线径绕制和高磁导率铁氧体磁芯，1XC0118 能够在大电流下保持电感值的稳定，不会因电流增大而迅速饱和，确保了电源系统的稳定输出。

2. 极致的散热与效率

价值：降低温升，提高电源转换效率。

效果：极低的 DCR 意味着在大电流工作时产生的热量极少。同时，插件结构有利于热量传导至 PCB 板，避免了因过热导致的元件失效，有助于延长设备的使用寿命。

3. 优异的机械强度与可靠性

价值：确保在恶劣环境下长期稳定运行。

效果：相比于贴片元件，插件安装方式在受到振动或冲击时更不易脱落或损坏。这使得 1XC0118 非常适合用于汽车电子、工业设备等对机械强度要求极高的场景。

4. 高性价比与通用性

价值：提供成熟可靠的电源解决方案。

效果：作为一款经典的插件电感，其生产工艺成熟，性能稳定，广泛应用于各种需要大电流滤波的场合，降低了设计和采购的复杂度。

1.工业自动化与控制

应用场景：工业 PLC、变频器、伺服驱动器、工业电源模块。

具体用途：用于 DC-DC 功率转换电路的储能；用于 输入/输出电源滤波，平滑电流纹波。

2. 汽车电子系统

应用场景：车载娱乐系统、车身控制模块（BCM）、车载充电机（OBC）辅助电源。

具体用途：用于 汽车级 DC-DC 转换器，为车载 MCU 和传感器提供稳定电源；用于 LED 车灯驱动电路。

3. 网络与通信设备

应用场景：基站设备、光模块电源、路由器电源板。

具体用途：用于 PoE（以太网供电）后级稳压电路；用于 核心交换芯片的供电滤波。

4. 消费类电源

应用场景：大功率适配器、LED 照明驱动电源。

具体用途：用于 BUCK/BOOST 电路中的储能电感，提高电源效率。

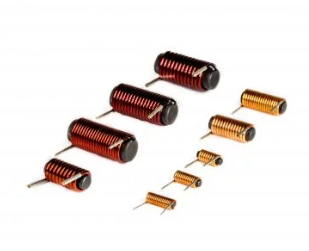

莱尔德（Laird）1XC0118 系列插件式功率电感器是一款专为大电流 DC-DC 转换和电源滤波设计的通孔插装（THT）器件。

其核心构造和特点如下：

● 核心结构：采用高性能铁氧体磁芯和高纯度铜线绕制工艺，外部通常采用环氧树脂封装或绝缘套管保护。这种结构保证了电感在大电流下的稳定性。

● 封装规格：插件封装（Through-Hole），通常为径向引线结构，外形呈圆柱形或方块形，安装方式稳固，适合承受机械应力。

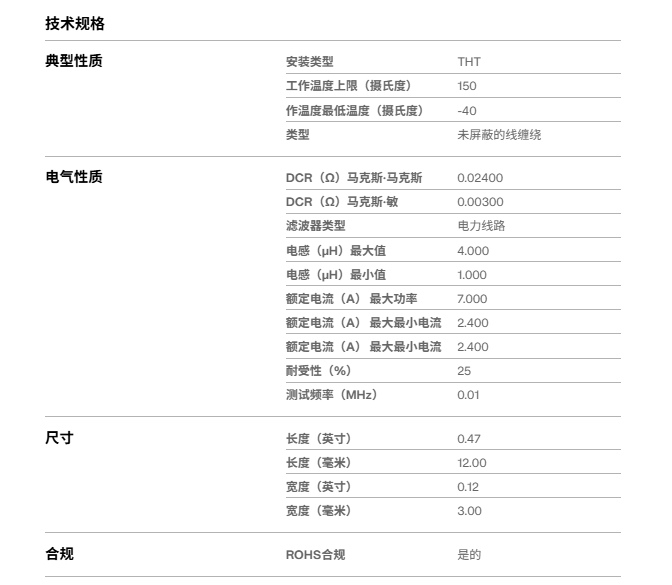

● 电气特性：

电感值范围：典型值为 4µH（如 1XC0118-1T0-10），具体容差通常为 ±20%。

额定电流：具备极高的饱和电流能力（Isat），能够承受数安培级别的大电流而不饱和。

低直流电阻（DCR）：具有极低的直流电阻（例如仅约 24mΩ），显著降低了导通损耗，提高了电源转换效率。

● 环境耐受性：符合 RoHS 规范，工作温度范围宽（-40°C 至 +125°C），具备良好的耐热冲击和耐潮湿性能。
